機器視覺在半導體行業的應用，是機器視覺領域一個比較典型的應用，一些勞動密集的電子行業，一些人眼不能涉及的檢測工位和一些產品需要大量人員來檢測，而隨著半導體工業大規模集成電路日益普及的帶動下，行業內對產量的要求和質量的苛求日益劇增，在需要減少生產力成本的前提下，機器視覺技術就扮演著不可或缺的角色，對機器視覺技術的要求也不斷推陳出新。
下面要介紹的是關于上海波創電氣有限公司機器視覺系統在半導體行業的一些應用案例。
1、在小型電子元器件印刷及外觀檢測
項目要求：檢測電子元器件的字符印刷質量、產品表面的裂紋、崩邊、產品的放置方向、漏印等要求。速度：7個/秒。
系統配置：DALSA嵌入式視覺系統
30萬模擬相機
圖像效果如下(一臺設備檢測多款產品，下面是其中的兩款產品)
A
B
檢測描述：A圖，檢測產品的字體印刷質量以及產品的Logo，Inspect軟件獨特的OCR學習模式，客戶可以根據實際圖像效果采用灰度或二值化模式進行培訓，讓字符的讀取精度再度提高，減少圖像底色對字符識別的影響。
B圖是檢測產品表面的裂紋、崩邊等要求，DALSA視覺軟件具有大量的圖像預處理工具，可以準確的提取不良的位置。上圖所顯示的紅色十字架標注是通過軟件檢測出來的有缺陷的圖像位置。
2、在電容產品檢測的應用
項目要求：檢測電容表面的字符印刷質量、表面漏漆、針腳的間距等檢測要求。
系統配置：DALSA視覺軟件iNspect
2個30萬千兆網數字相機

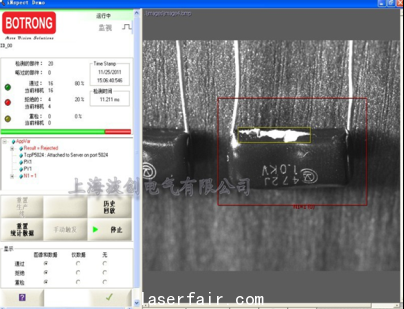

圖像效果如下：
檢測描述：如圖，當產品出現漏漆的現象，在光源的作用下呈現異常的白色亮點，使用軟件的表面缺陷算法可以很好的檢測出缺陷的面積大小。
此外，上海波創視覺軟件可以對電容產品上的字符進行培訓、分別定義，從而實現字符讀取和識別的功能，檢測電容表面的字符印刷質量；上海波創視覺軟件的尺寸測量工具可以對電容產品的針腳間距進行測量。
這類檢測項目具有相同的特點，就是需要檢測的產品種類繁多，需要檢測硬件要兼容多個產品的情況，對檢測軟件的要求就是簡單易用，功能強大。DALSA的視覺檢測軟件iNspect具有豐富的檢測工具，強大的通訊功能及靈活的腳本編輯功能，對于沒有視覺經驗的工程師也能在短時間內編寫一個新的檢測程序。
