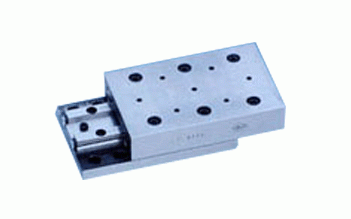

交叉滾子導軌[SGH型]
|

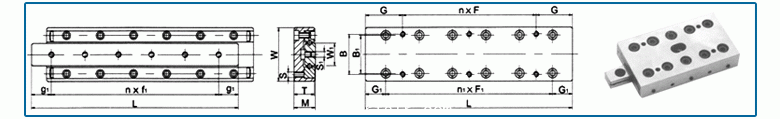

型號 |
主要尺寸 |
其它尺寸
|
滾柱個數 |
額定載荷(kN) | ||||||||||||||||||
|
行程 |
W |
M |
L |
工作臺
|
基座 |
|||||||||||||||||
|
B |
F |
n×F |
G |
S |
F1 |
n1×F1 |
B1 |
G1 |
T |
W1 |
S1 |
f1 |
n×f1 |
g1 |
Z |
c |
C0 |
|||||
|
SGHA-2035 |
18 |
30 |
12 |
35 |
22 |
28 |
1×28 |
3.5 |
M3 |
15 |
1×15 |
20 |
10 |
11.5 |
12.2 |
M3 |
20 |
1×20 |
7.5 |
5 |
0.51 |
0.51 |
|
SGHA-2050 |
30 |
50 |
43 |
1×43 |
3.5 |
2×15 |
15 |
2×15 |
10 |
7 |
0.69 |
0.76 |
||||||||||
|
SGHA-2065 |
40 |
65 |
30 |
1×30 |
17.5 |
3×15 |
3×15 |
9 |
0.85 |
0.98 |
||||||||||||
|
SGHA-2080 |
50 |
80 |
45 |
1×45 |
17.5 |
4×15 |
4×15 |
12 |
0.98 |
1.27 |
||||||||||||
|
SGHA-2095 |
60 |
95 |
30 |
2×30 |
17.5 |
5×15 |
5×15 |
14 |
1.18 |
1.57 |
||||||||||||
|
SGHA-2110 |
70 |
110 |
45 |
1×45 |
32.5 |
6×15 |
6×15 |
17 |
1.47 |
2.06 |
||||||||||||
|
SGHA-2125 |
80 |
125 |
45 |
2×45 |
17.5 |
7×15 |
7×15 |
19 |
1.57 |
2.25 |
||||||||||||
|
SGHA-3055 |
30 |
40 |
16 |
55 |
30 |
40 |
1×40 |
7.5 |
M4 |
25 |
1×25 |
28.4 |
15 |
15.5 |
16 |
M4 |
35 |
1×25 |
10 |
6 |
1.27 |
1.37 |
|
SGHA-3080 |
45 |
80 |
65 |
1×65 |
7.5 |
2×25 |
25 |
2×25 |
15 |
10 |
2.16 |
2.84 |
||||||||||
|
SGHA-3105 |
60 |
105 |
50 |
1×50 |
27.5 |
3×25 |
3×25 |
13 |
2.94 |
4.22 |
||||||||||||
|
SGHA-3130 |
75 |
130 |
75 |
1×75 |
27.5 |
4×25 |
4×25 |
17 |
3.63 |
5.69 |
||||||||||||
|
SGHA-3155 |
90 |
155 |
50 |
2×50 |
27.5 |
5×25 |
5×25 |
20 |
3.92 |
6.37 |
||||||||||||
|
SGHA-3180 |
105 |
180 |
75 |
1×75 |
52.5 |
6×25 |
6×25 |
24 |
4.02 |
6.57 |
||||||||||||
|
SGHA-3205 |
130 |
205 |
75 |
2×75 |
27.5 |
7×25 |
7×25 |
26 |
4.22 |
7.16 |
||||||||||||
|

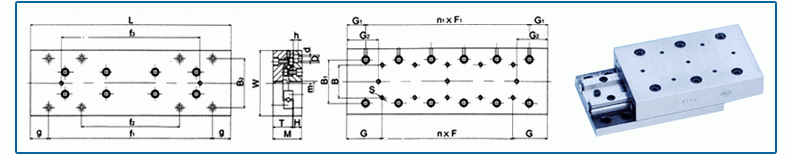

型號 |
|
其它尺寸
|
滾柱個數
|
額定載荷 |
||||||||||||||||||||
|
行程 |
W |
M |
L |
工作臺
|
基座
|
|||||||||||||||||||
|
Ｂ |
n×F |
G |
S |
B1 |
n1×F1 |
G1 |
G2 |
Ｔ |
H |
d×D×h |
m1 |
B2 |
f1 |
f2 |
f3 |
g |
Z |
c |
c0 |
|||||
|
SGHB-4085 |
50 |
80 |
35 |
85 |
40 |
|
42.5 |
M5 |
53 |
1×40 |
22.5 |
10.5 |
24 |
10.5 |
5.5×9.5×6 |
M4 |
60 |
65 |
|
|
10 |
7 |
3.53 |
4.80 |
|
SGHB-4125 |
75 |
125 |
1×40 |
2×40 |
18 |
80 |
|
|
22.5 |
11 |
5.20 |
8.04 |
||||||||||||
|
SGHB-4165 |
105 |
165 |
2×40 |
3×40 |
23 |
120 |
|
|
14 |
6.77 |
11.3 |
|||||||||||||
|
SGHB-4205 |
135 |
205 |
3×40 |
4×40 |
30.5 |
160 |
80 |
|
18 |
8.14 |
14.5 |
|||||||||||||
|
SGHB-4245 |
155 |
245 |
4×40 |
5×40 |
38 |
200 |
120 |
|
22 |
9.42 |
17.7 |
|||||||||||||
|
SGHB-4285 |
185 |
285 |
5×40 |
6×40 |
43 |
240 |
160 |
|
26 |
10.7 |
20.9 |
|||||||||||||
|
SGHB-6110 |
60 |
100 |
45 |
110 |
50 |
|
55 |
M6 |
63 |
1×50 |
30 |
16 |
31 |
13 |
7×11×7 |
M5 |
60 |
90 |
|
|
6 |
7.45 |
10.6 |
|
|
SGHB-6160 |
95 |
160 |
1×50 |
2×50 |
23.5 |
140 |
|
|
10 |
9 |
9.31 |
14.1 |
||||||||||||
|
SGHB-6210 |
130 |
210 |
2×50 |
3×50 |
31 |
190 |
|
90 |
13 |
12.5 |
21.1 |
|||||||||||||
|
SGHB-6260 |
165 |
260 |
3×50 |
4×50 |
38.5 |
240 |
|
140 |
16 |
15.6 |
28.2 |
|||||||||||||
|
SGHB-6310 |
200 |
310 |
4×50 |
5×50 |
46 |
290 |
|
190 |
19 |
17.1 |
31.8 |
|||||||||||||
|
SGHB-6360 |
235 |
360 |
5×50 |
6×50 |
53.5 |
340 |
140 |
240 |
22 |
19.8 |
38.8 |
|||||||||||||
|
SGHB-6410 |
265 |
410 |
6×50 |
7×50 |
63.5 |
390 |
190 |
290 |
26 |
22.5 |
45.9 |
|||||||||||||
