據悉，以工具為基礎的復合激光-電化學微加工工藝是一種包含兩種工藝同時發生的能量進行加工的復合加工過程，即電化學加工和激光加工在同一機器上利用復合的工具作為電化學加工的工具頭，同時也作為激光加工的導引頭實現激光加工。這是一個相對來說比較新穎的工藝，可以應用在難加工材料且不能影響其顯微組織的前提下實現無缺陷的加工的場合。
為了理解掌握在這一復合加工時的物理現象，對其工藝過程進行原位觀察是非常有必要的。在本文中，一個實時的觀察在一個以工具為基礎的復合激光-電化學加工的過程進行了實施。組合高速攝影和大尺度粒子圖像測速技術進行對以工具為基礎的復合激光-電化學微加工工藝進行了實時觀察。
同時允許在實驗的過程中觀察生成的副產品和氣泡，這是從加工精度和效率的角度出發是性能的直接表現和影響因素。在加工時實時觀察對這類工藝來說是非常獨特的，并且最終促進對復合激光-電化學加工工藝過程中的背后的主導的機理的理解。這一研究的實現是通過采用一個高速的影像技術以閉環控制的形式實現該復合工藝中的物理機理。

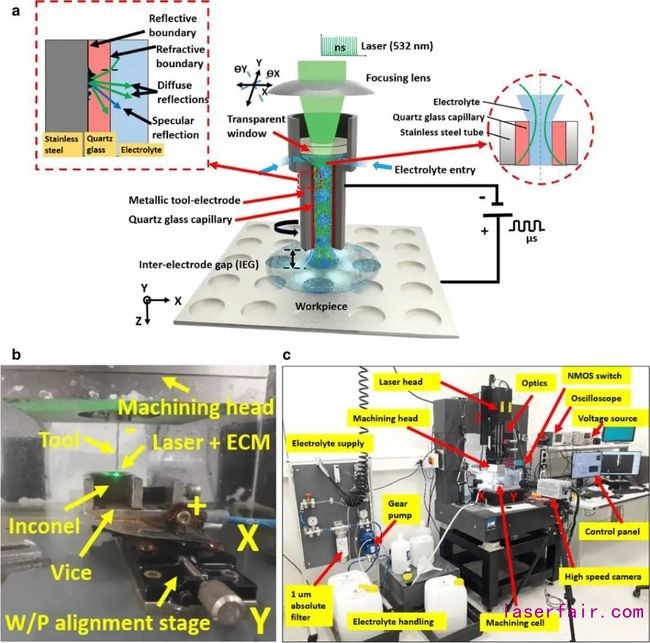

■以工具為基礎的復合激光-電化學微加工的工藝示意圖，圖解：在實際加工過程中機器設置的快照（底部圖），該工藝包括兩個工藝能量過程但同時在同一個機器的加工軸上完成，即電化學加工過程和激光源
背景介紹
電化學加工是一種非傳統和非接觸的加工工藝，可以加工傳統機加工不易加工的材料，如加工鈦合金/塊體金屬玻璃/高溫合金等。另外，在電化學加工過程中不存在工具磨損。在該工藝過程中存在由于陽極溶解所造成的材料去除，同激光微加工和電火花加工相比較，從而產生高質量和無缺陷的表面。
為了進一步的提升電化學加工的工藝能力，同其他加工工藝復合在一起的工藝探索就應運而生。復合微加工過程包括同時或者在隨后的過程中，復合應用兩個或者更多的在時間上是獨立的加工工藝過程，這幾個工藝過程在同一設備上完成。
不同的復合微加工過程包括采用電化學微加工作為主要的能量源，目前發展中的有電化學研磨/電化學放電加工/激光-電化學加工和超聲輔助電化學加工。復合激光-電化學微加工的工藝過程是基于將激光和電化學加工工藝集成在同一臺設備上進行加工。材料的移除機制可以在激光輔助的電化學移除或結合激光-電化學加工時在激光能量密度和在工件上有效的加工時間來確定。
復合激光-電化學加工的工藝具有如下優點：激光誘導的溫度升高可以促進電化學反應區的動力學效應，從而導致電流密度的增加；在電化學加工易于形成鈍化電解液的條件下，在工件表面會產生鈍化層，激光會誘導表面鈍化層顯微結構產生弱化效應；溫和的材料加工過程和加工傳導率會發生變化的先進材料時。
據報道，激光誘導的熱場會導致STAVAX模具鋼鈍化層（以氧氣的含量為評價目標）的減少，同電化學加工工藝相比較，至少減少50%。采用激光-電化學加工時，同電化學加工相比較，Ti6Al4V合金表面上生成的鈍化層減少了至少25%。
然而，在加工WC和NbC時是例外，因?yàn)樵诓捎秒娀瘜W(xué)加工和激光－電化學復合加工時，利用EDX成分分析發現，其表面氧的含量幾乎沒有差別。氧化層的弱化同時在特定的激光能量的條件下也會存在差別，如45 J時。
當將激光-電化學復合加工和電化學加工進行對比時，在參數相同的前提下，平均材料體積的移除效率為6.03%、7%和9.5%時，觀察到的激光脈沖分別為10、36和60μJ。當激光脈沖能量增加到60μJ時，移除效率開始進一步下降。
■在ECM（左圖）和復合激光-電化學加工（右圖）時在電極間隙中及其周圍的微觀現象的示意圖，圖解：可以非常清晰的觀察到，在復合激光-電化學加工過程中，溫度誘導的的動力學的增加使得副產品和氫氣氣泡的生成得到了加速
■對以工具為基礎的電化學（頂部圖）加工和復合激光-電化學加工（底部）進行實時觀察和在設備中進行高速影像實驗的示意圖，圖解：在NI和VIEW的軟件界面中，可以促使激光和電化學加工能夠同時進行，與此同時相機通過外部的5V TTL觸發器進行記錄，相機中使用一個綠光過濾的過濾裝置來從捕獲的圖像中過濾掉綠色的波長
幾個不同的物理現象控制著電化學加工工件時的質量，包括氫氣泡的生成/氧氣的生成/工件表面的鈍化/熱的生成以及反應的副產品的生成等。由于這些現象均發生在在機器間隙不超過100 m時的機器周圍，所以就非常難以通過實驗手段研究工藝過程的機理，因?yàn)榧夹g(shù)上限制的原因。
至于復合激光-電化學微加工工藝，電極間的狀況更復雜，需要更深入的研究。評估機器加工時間隙中的物理現象，對理解工藝過程中的背后的機理，尤其是復合加工的機理，非常關鍵。對機器加工區域能夠進行可視化的觀察可以幫助我們確定材料移除時決定著產品質量的關鍵因數。
■圖解：(a)在施加電壓為10V的時候，在不同的ECM和復合激光-ECM工藝過程中實時觀察到的副產品和氣泡的演化過程；(b) （a）圖中圖像1的放大圖， 顯示H2泡的運動沿著電極上升；(c) 在Matlab界面中監控副產品和氣泡的生成隨時間變化的強度變化時感興趣的區域；(d, e)同一時間同一位置時ECM和激光-電化學微加工工藝的對比圖；非常清晰的觀察到在復合激光-電化學加工中，產生的氣泡的量和副產品的量比在同等電壓下ECM加工的要多，所有以上的圖像均經過了亮化和對比度的調制，以使得副產品和氣泡的區分明顯。
■圖解：在工作條件為10V/30J的時候，復合激光-電化學加工過程中，沿著工具（陰極）長度方向追蹤H2泡的運動軌跡，兩個氣泡的位置在電極兩端的不同時間框架下進行追蹤，顯示成紅色和黃色的圓圈。非常明顯，氣泡的移動沿著工具（陰極）的長度方向隨著時間而向上移動。
Kunieda等人對此做了一定的嘗試，獲得了導致高質量產品的決定材料移除的關鍵因素。Klocke等人則使用專門儀器設置來對電化學微加工工藝過程中氣體的演變和溫度的變化進行了形象視覺化的觀察分析。Julfekar等人則研究了在電化學放電加工過程中工具電極表面粗糙度對氣膜厚度和尺寸過切的影響。結果發現工具電極中較高的粗糙度會導致一個較厚的氣膜的形成和由此導致較高的過切，反之亦然。
■圖解：(a) ECM 和激光-電化學加工時，工作條件為20 V電壓時，在不同框架下副產品和氣泡的實時圖像；(b)圖中1的放大圖，顯示大量的H2泡的生成以及氣泡沿著陰極運動的過程；(c)圖中圖像2的放大圖，顯示大量的H2泡的生成以及其運動沿著陰極運動的過程；(d, e) 圖中感興趣的區域在兩個框架中進行放大。在圖像 (d) 中可以更加清晰的觀察到H2氣泡的運動沿著陰極工具進行運動。非常清晰的觀察到在電壓為20V時，比電壓為10V時生成的副產品和氣泡的量要多得多，同時在復合激光-電化學加工時要比在同等電壓下的ECM加工要多。以上所有的框架所展示的圖像均經過了亮化和對比度的調節，以使得其可以區分副產品和氣泡，紅色的點劃線表明了H2氣泡的運動方向。
以上研究結果獲得了較為顯著的關于放電加工以及電化學加工過程中的深刻理解。然而，很少有研究是針對復合微加工而開展的。現存的工作基本上屬于概念驗證試驗臺，而且其工作狀況顯著地不同于實際加工時的工作狀況。
■在ECM和復合激光-ECM工藝過程中，在加工電壓為10V的時候，2D LSPIV測量所顯示出的平均速度場，圖解：顏色標尺顯示的單位為2m/s時的速度的強度
根據以上研究結果，本文則展現在以工具為基礎的激光-電化學微加工工藝過程中的實時觀察。結合高速影像和粒子圖像測速技術理解副產品/氣泡的生成，以及接近機器加工區域的電解質的流動行為。通過以工具電極為基礎的復合激光-電化學微加工工藝的先進性，并結合實時觀察時所獲得的深刻理解，這一技術可以在微加工先進功能材料的尺度上取得技術上的突破。對制造工業來說，這一研究是使得復合激光-電化學微加工技術上采用高速影像技術在閉環控制中所邁出的第一步。
