激光熔覆是采用高能量激光作為熱源，合金粉末作為覆材，通過激光輻照合金粉末同步作用于工件表面快速熔化形成熔池，再快速凝固形成致密、均勻并且厚度可控的冶金結合層，
提高金屬零部件的耐磨、耐蝕、耐高溫、抗氧化等性能，不僅能讓已失效的零件恢復使用，且能顯著延長新零件的使用壽命。
本文采用三種配置和多種合金粉末做了一系列熔覆參數驗證實驗，實驗中主要的配置器件包括激光器、熔覆頭、送粉器、送粉噴嘴、冷水機等。
配置一實驗

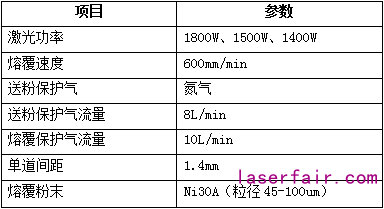

采用以上參數，將激光器功率調到三個不同功率段，進行激光熔覆加工，得到如下效果：

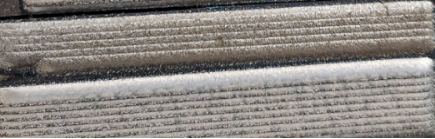

1800W熔覆效果▲
1500W熔覆效果▲
1400W熔覆效果▲
所用激光器：2500W半導體激光器（芯徑400um）
配置二實驗

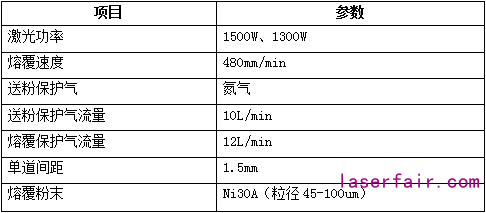

采用以上參數，將激光器功率調到兩個不同功率段，進行激光熔覆加工，得到如下效果：

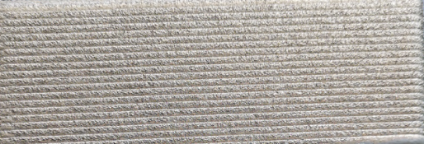

1500W熔覆效果▲
1300W熔覆效果▲
所用激光器：4000W光纖激光器（芯徑400um）
配置三實驗

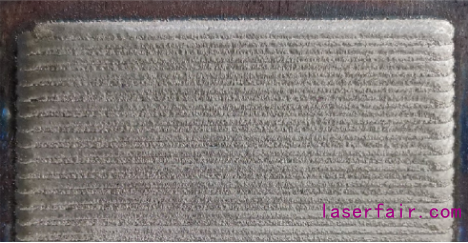

熔覆效果▲
所用激光器：2000W光纖激光器（芯徑600um）
從以上熔覆效果可見：
1、使用創鑫半導體激光器和光纖激光器搭配三種不同品牌的配置，都可以制備出滿足客戶要求的熔覆層（熔覆層厚度1mm，硬度28HRC－32HRC，沒有裂紋、氣孔等缺陷）。
2、使用創鑫半導體激光器制備熔覆層，當固定其他參數不變時，使用激光功率在1400W－1800W范圍內制備熔覆層，不會影響熔覆層的質量。
3．使用創鑫光纖激光器制備熔覆層，當固定其他參數不變時，使用激光功率在1300W－1500W范圍內制備熔覆層，不會影響熔覆層的質量。
轉載請注明出處。
相關文章
熱門資訊
精彩導讀
關注我們
