數字印刷技術的革新與發展極大改變了標簽制作和生產的現狀。有了靈活的印刷設計，輕松改變切割形狀，以便使形狀契合匹配需求就變得十分重要。傳統上，標簽切割是由機械壓模機和分切機刀片完成的，在這種情況下，用戶一個生產輪班進行一種設計規格的生產。儲存多種模具的高昂成本及復雜的物流工作使得切割多種形狀變得難以實行。而且，由于換刀引起的停機造成了生產效率的下降，而這往往對運營成本具有決定性作用。帶有高速掃描頭的激光切割將這個工作變成了非常有活力且簡單靈活的過程。切割設計可以通過軟件隨時隨地完成，而且不需要中斷生產線。
激光切割的一個應用是使用CO2 激光束進行高速標簽切割。泛泛而講，這種應用被劃分在轉變型加工一類，業內一般認可的定義是，對一卷材料進行“加工”，使其變?yōu)榱硪环N形式的工藝。其中包括切割標簽、多孔塑料、紙膜；為折疊紙盒切邊；刻劃易撕型食品袋等等。
激光加工有諸多優勢。除了可以對新設計隨時進行數字化靈活更改外，非接觸式加工帶來的產能提高也是不容忽視的重要收益，尤其是如今標簽變得越來越薄，這些工藝特點使用戶可以按照要求的深度對其進行選擇性的“吻切”。同時，激光切割加工沒有耗材（即沒有機械磨損件），工藝可重復性強（激光器不會產生鈍化問題）。因此，激光、數碼、非接觸式技術的性能優勢非常令人矚目。
標簽市場
市場分析師預計，受到新興市場以及制藥、食品/飲料容器、化妝品等終端市場的拉動，2016-2020年期間激光切割市場會出現6%的強勁復合年均增長率（CAGR）。雖然與預計增長較快的傳統機床相比，激光切割市場的增長相對較慢（小于1%），但因數碼印刷的發展和演變，預計激光切割市場會以較快的速度發展。許多公司已開始研究激光切割標簽的優勢。
來自英格蘭約克郡的AB Graphics (AB平面國際有限公司)就是這樣的一家企業。該公司在過去將近10年內，開始從事激光標簽切割設備的制造。他們看到與傳統機床技術相比，使用配置美國新銳（Synrad）公司的CO2 激光器的激光切割設備展現出明顯的加工優勢。AB Graphics的總經理Mike Burton表示，“如今，激光切割雖然還有許多局限，但數碼印刷的發展為激光加工開啟了機遇，因為它是小批量定制產品加工的理想工具。可以通過網上接受客戶的CAD文檔設計訂單，快速地傳給數碼打印機終端，然后再進行數碼激光切割。這種端到端的數碼加工節約了換刀、換模具所需要的時間，不僅提升了加工速度，還獲得了更大的加工自由度。如果沒有激光切割機，就無法采用真正高成本效益的方法，來滿足客戶的快速換批需求。”

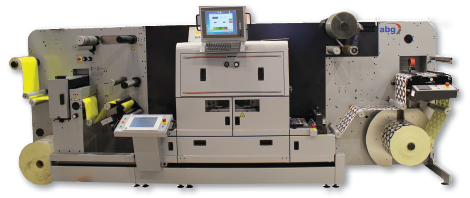

圖1：AB Graphics公司的Digilase系列的激光標簽切割機。
激光加工解決方案提供了令人信服的價值主張。它可以為客戶節約數日到數周的換刀停機時間，并提供了最大的靈活性。如，最簡單的設備平板模切機床，單單是刀具加工成本就要100美元以上，新刀具的設計還需要花費數天時間。半旋轉柔性模切刀具和旋轉模切刀都面臨類似的問題，而且這些刀具的工裝成本還更昂貴。半旋轉模切刀具的加工成本要幾百美元，而且需要3-5天的交付時間。全旋轉模切刀具成本介于1000-2000美元，交付時間約2周。很顯然，交付時間長、不能滿足快速設計變更對生產能力造成很大的制約性。“激光設備現在只占到標簽切割市場的1-2%，”Burton補充道。“這種機械式設備非常適合長時間重復加工的需要，并且成本比激光設備低4-8倍。因此，激光設備的成本并沒有體現出優勢。然而，由惠普indigo數碼印刷機引領的數碼印刷技術革命漸漸成形并持續深化，未來幾年對于激光加工機械的需求勢必會不斷增長。” AB Graphic 公司主要設計并銷售由兩個Synrad 200W CO2 激光器進行驅動的Digilase系列的激光標簽切割機（圖1）。
優化標簽的激光切割工藝
在標簽切割應用中，為了獲得最高的生產效率，盡可能讓標簽材料吸收更多的激光能量是非常重要的。使用CO2激光器可以實現對大多數塑料和紙質標簽的高品質切割，因為這些材料可以很好地吸收激光器生成的長波。燒焦后并散發出有害氣體的乙烯基標簽除外。
為了進一步優化標簽的激光切割工藝，要考慮到某些特定的標簽材料以及它們會如何吸收CO2 激光器發射的不同激光波長等因素。標簽片材含有不同層的材料。有底紙背襯、膠黏劑涂層的塑料或紙質標簽，然后上面再敷上一層作防護的清漆或復合涂層。首先，最上面的一層會吸收最多的激光能量，因此，這一層材料的吸收特性尤為重要。例如，與常規的10.6μm激光波長相比，一般情況下聚丙烯標簽（一般用作施膠標簽）對10.2–10.3μm的波長具備更好的吸收性能。這樣，就可以將激光功率調整在這個水平，以提高生產率和加工質量。
測試樣例的設置
在這個特別測試中，一款配置了Synrad專用p250 CO2 激光器的動態三軸激光打標系統 Flyer 3D 能夠在較大面積范圍的產品線上快速準確的打標。Flyer 3D子系統的字段大小為400 × 350mm，聚焦光斑尺寸為282μm。在高速加工時，最好配置帶有高速振鏡的掃描頭系統，以便對光束進行操縱和調控。X-Y繪圖機對于量產級的生產而言，其加工速度顯得太慢。另外，p250 CO2 激光器出色的穩定性使標簽切割深度具有優異的一致性，因此，即便是長時間加工后，依然可以保持恒定的加工質量。

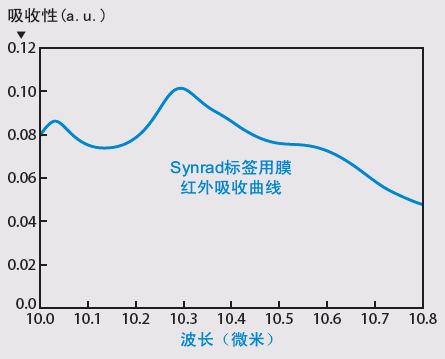

圖2：聚丙烯（和雙向拉伸聚丙烯）標簽用膜典型吸收曲線。
采用實驗配置，對用厚度為0.1mm的聚丙烯膜制成的Synrad標簽片材進行切割測試。p250激光器以50kHz的脈沖寬度調制(PWM)、45%的占空比運行。這種高重復率的脈沖合并在一起，可以對材料進行連續的切割。掃描頭的平均功率為275W。在標準的10.6μm波長上，標簽的激光切割速度為4064mm/s。由于聚丙烯標簽材料（圖2） 的吸收率提高，當采用10.2/10.3μm波長的激光器時，切割速度可以增加1.5倍。另外，聚丙烯層傳導到底紙背襯的能量損失減少，使得擦痕可以降至幾近忽略的水平。標簽可以很容易地從背襯片材上撕下，邊緣清潔、光滑，熔融很少（圖3）。

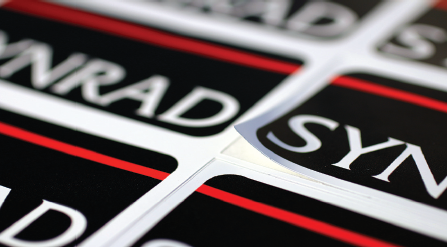

圖3：標簽的切割視圖（見上圖中心位置抬起的部位）。
結語
CO2 激光器展現了在選擇性加工應用，如標簽切割方面的能力。在這種情況下，需要靈活切割多種在加工過程中形狀容易變化的材料。而且，通過優化CO2 波長使之與標簽材料相吻合，使其與傳統波長為標準的10.6μm的激光系統相比，可以提高切割速度和質量。這點不僅在實驗室中，而且在生產現場均得到了證實。Burton認為，對于AB
Graphics公司而言，“由于已親自見證了我們客戶在標簽切割方面所獲得的品質改善，我們將主要生產波長為10.2μm的激光切割系統。”
盡管本文探討了波長為10.2μm的激光器相對于10.6μm波長激光器在加工聚丙烯標簽方面的優勢，但值得一提的是，CO2激光器還可以在激光波長為9.3μm的條件下運行，從而能對其它類型的標簽膜材料進行優化加工，如常用于套管式標簽的PET材料。當激光器波長與項目特定用膜的吸收特性相契合時，便可以實現加工質量和效率的最大化。
