盡管目前桌面3D打印市場的主流技術仍然是FDM/FFF技術，其它的一些3D打印技術，比如光固化（SLA）等，由于其專利即將到期以及其價格日益走低，而被越來越多的人寄予厚望。但是直到現在，盡管SLA 3D打印機的普及率有所提高，但是遠不及人們的期望。究其原因，最重要的一條是SLA技術的多材料、多顏色的打印能力不及FDM/FFF技術。
為了解決這一問題，荷蘭Twente大學工業設計專業的學生Reinout Holtrup決定在自己的學士學位項目中開發出一種可以一次打印多達5種材質/顏色的DLP 3D打印機。可以說這是一款前所未見的DLP 3D打印機。所謂的DLP，即數字光處理（Digital Light Procession），是光固化技術的一種，它主要使用一臺投影儀來逐層固化光敏樹脂，該工藝可以實現極其精確的3D打印效果，因為其在打印時僅有Z軸方向移動。

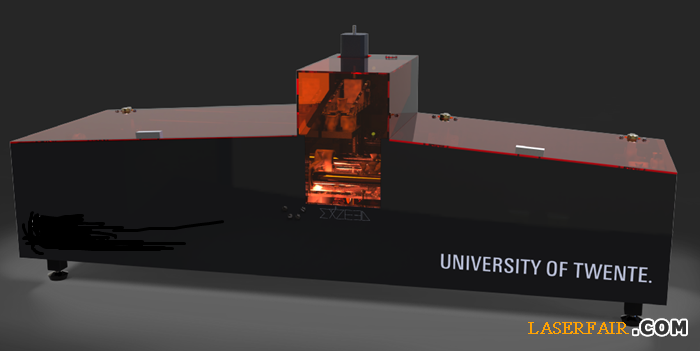

Holtrup將自己開發的機器命名為XZEED多材質DLP打印機，我必須承認，如果這個技術能夠再完美一點的話，將是相當有價值的突破。基本上，Holtrup所做的就是創建一個能夠水平移動托盤，上面放置了五個不同的大桶。不過在原型中Holtrup決定使用100毫米的硼硅培養皿來代替大通，以便于管理。每個桶里盛放著不同類型的液態光敏樹脂，并能夠在需要時直接移動到構建平臺的下方。
XZEED打印機使用從底向上的構建方式，其中構建對象上下倒置著在樹脂桶里，它的底部粘附在構建平臺上。當一種材料完成打印時，下一個所需材料的樹脂桶會水平移動到構建平臺的下方，同時DLP投影儀會從桶的底部繼續投影固化新的材料。

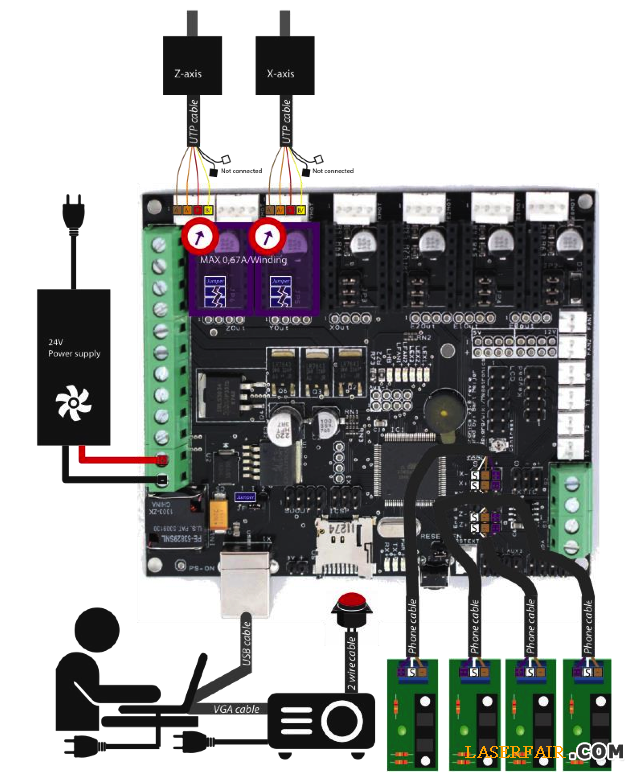

在機器的控制系統方面，Holtrop采用一塊Megatronics V3主板并加載Marlin固件來控制整個機器。投影機方面，他選擇的是明基PB7230 DLP投影儀，其XGA分辨率為1024×768，不過由于需要在比較短的距離上投射小圖像，他在DMD芯片和透鏡組之間加裝了一個5毫米的間隔裝置。
至于3D打印機機身，他索性使用了激光切割的中密度纖維板，使其足夠堅固，能夠執行所需要的動作。另外這款機器上還有55個零部件是Holtrop自己3D打印的，其中包括螺母外殼、線性軸承座、鏡子夾等。當然，這只是在資金短缺情況下的一些權宜之計。
如果您對Holtrop的這個設計感興趣，或者您也在做類似的開發的話，不妨點擊Paper Exzeed DLP Reinout Holtrup.pdf下載Holtrop完整的設計論文瀏覽其中更為詳細的信息，說不定會有所啟發。
轉載請注明出處。
