MicroPhase是與常規顯微鏡連接使用的便攜式3D表面測量儀。即在原有顯微鏡的基礎上直接增加3D表面的測量和分析功能，而無需其他光學或機電附件，是非常靈活和實惠的選擇。連接的顯微鏡要求帶有標準C接口。
特點：
♦ 高分辨率數字顯微相機
♦ 靈活輕便，功能齊全，方便測量
♦ 處理速度快&高精度3D表面平整度分析
♦ 多成像處理
♦ 采取最先進的圖像處理和波陣面?zhèn)鞲?
♦ 采用微相技術作為最終的成像技術，降低高質量成像顯微鏡價格
高清晰金屬表面測量
強大的圖形處理功能
確的3D測量
先進的數字成像技術
軟件功能：
三維分析&測量——3D表面形貌圖、表面輪廓圖、臺層高度測量、2D測量、粗糙度、波紋圖；數據采集&處理——自動標定、自動采集、自動處理、自動聚焦&曝光、范圍任選功能、導航功能；數據輸出&報告——項目報告歸檔與編輯、3D數據Excel格式輸出、3D數據第三方軟件輸出、HTML格式。
測量能力：

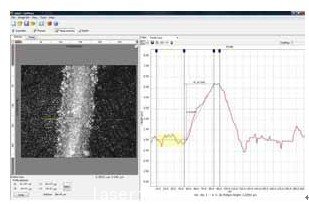

3D表面形貌 表面輪廓 粗糙度&波紋 臺層高度
應用范圍：
膜層 太陽能硅片 紙張 高分子材料 砂輪 橡膠 金屬 探針劃痕 焊點
應用領域：
適用于材料科學、生命科學、納米技術與國防工業等。
主要參數：
|
微相模式 |
DMC100 |
DMC150 |
DMC200 |
|||||
|
相機 |
CMOS 1280 x 1024 |
CCD 1392 x 1040 |
CCD 1616x1216 |
|||||
|
幀率，動態范圍 |
30fps at 1280x1024, 60dB |
15fps at 1392x1040, 60dB |
12 fps at 1616x1216, 60dB |
|||||
|
用DMC100 根據物鏡的倍率的性能 |
||||||||
|
顯微鏡物鏡 |
5x |
10x |
20x |
50x |
100x |
|||
|
測量區域 (X,Y), mm2 |
1.3 x 1.0 |
0.66 x 0.53 |
0.33 x 0.27 |
0.13x0.10 |
0.065 x 0.05 |
|||
|
橫向X,Y分辨率, μm |
2.8 |
1.4 |
0.9 |
0.5 |
0.4 |
|||
|
最大Z軸范圍, μm |
1000 |
250 |
62.5 |
10 |
2.5 |
|||
|
最大(Z)軸分辨率, μm |
0.35 |
0.09 |
0.04 |
0.011 |
0.008 |
|||
|
測量時間,秒 |
<5 seconds |
|||||||
|
顯微鏡接口 |
視頻口 (C‐安裝兼容) |
|||||||
|
軟件 & 硬件 需求 |
7, XP or Vista ‐ USB2.0 port |
|||||||
|
探頭尺寸 (L x W x H),mm |
114 x 72 x 171 |
|||||||
|
重 量, kg |
1.15 |
|||||||
