RASCO Automotive Systems是一家專業的三維掃描、逆向工程、質量檢測服務提供商，主營業務是幫助汽車和機械等行業行業用戶對沒有CAD數據的汽配件和其它機械件進行數字化逆向工程，質量檢驗，這些汽配件包括有懸架和底盤、鑄件、各種機械部件、保險桿等，此外RASCO還能提供整車掃描服務。
三維掃描服務是近年來快速增長的一個行業，一個小的零配件掃描僅僅需要10多分鐘的時間，卻可以給RASCO帶來數千美元的收入，而RASCO每年可完成幾千件的掃描任務，RASCO負責表示人隨著工程師熟練程度增加，他們甚至還可以做得更多。如此之高的投入產出比源自于各種光學式三維掃描技術的快速發展，相比于傳統機械式三維掃描儀，他們效率明顯提升。

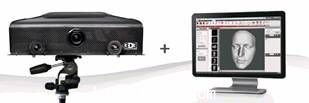

RASCO采用的3D3公司的HDI Advance快速三維掃描儀是一款白光三維掃描儀，可以在1.4s的時間完成一次掃描。相比于同類白光三維掃描儀，除了掃描速度快外，還具有靈活的配置，簡單易用的軟件，可以高精度的快速完成各種大小物件的三維掃描，僅僅一次小的投入，就可以持續獲得豐厚的回報。
與一般的三維掃描儀不同，HDI ADVANCE掃描是一套可拆卸掃描儀，主要由FlexScan3D軟件和PointGrey工業相機等組成，掃描儀設置（鏡頭組合和間隔的距離）可任意變換以適應不同目標達到最佳的掃描性能，組件可以掃描目標不同的形狀和大小進行拆卸與更換，非常靈活。掃描儀快速和高精度的捕獲三維數據。如RASCO使用的HDI Advance R1三維掃描儀多掃描儀組合模式（12.5毫米和16mm兩組鏡頭），就已經可以任意掃描50mm的小配件到2500mm大小的整車。

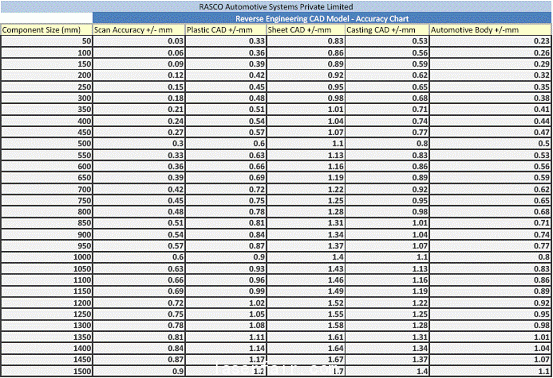

通常情況下根據形狀和大小的不同，掃描儀1個零件或組件，RASCO的會進行15～50次掃描，最后使得整體精度在20um到35um之間。掃描一個整車會需要更多的時間，整體精度則會取決拼接操作的合理性，以下是RASCO采用HDI ADVANCE進行不同大小物體掃描可達到的掃描精度列表。
逆向工程
RASCO客戶三維掃描的一個主要需求是對工件進行逆向工程復制。對于工業機械、汽車零配件的逆向重建都需要360度全方位3D重構，以便完成完整的復制，這就涉及到多次掃描拼接的問題，而許多機械配件往往沒有特征，只是一個圓柱體，如軸，活塞和管狀元件，這給拼接帶來很大的困難。在這種情況下，HDI ADVANCE的攝影測量功能發揮了巨大作用，它可以幫助工程師們快速、準確的對多次三維掃描結果進行對齊拼接，以構建360度全方位3D形貌。對于沒有幾何特征的目標或者是需要大面積拼接的情況，還增加了基于標記對齊方法，可以輕松快速的自動對齊沒有特征的圓柱形物體。
三維檢測
在機械配件掃描應用中，另外一種需求是對掃描件的三維機械尺寸進行分析和檢測，以便進行產品質量控制。RASCO利用HDI ADVANCE的偏差分析功能，與Geomagic配合可以提供精準的數字、圖形數據比較報告，允許配件制造商客戶在產品大批量生產之前就發現問題，節約成本和時間。
