針對靈活性方面的考慮，加之生產率的較高要求，Trulaser-Cell公司專門研制了7000系列機器。機器的設計采用模塊式結構，組裝時具有很大的自由度，可以靈活地改變用途。
加工時人們都想得到平整而無毛剌的切割面、無扭曲的焊接、通過堆焊或補焊將表面進行優化處理，但也常常會遇到一些問題，比如一會兒是單個零件，一會兒又是大批量加工，有時材料和厚度也不同。這樣，機器在兩年之內就會有很大變動。針對靈活性方面的考慮，加之生產率的較高要求，Trulaser-Cell公司專門研制了7000系列機器。機器的設計采用模塊式結構，組裝時具有很大的自由度，可以靈活地改變用途。定位速度提高一倍，加之激光的功率為7kW，在高速切割時，切割速度可以提高30%。
圖1 動態性能和精密度在3D激光加工中最為重要
Trumpf公司新型3D激光加工機床Trulaser-Cell 7040給人的第一印象是，工作空間非常寬敞，操作人員可以在里面游刃有余地進行操作。工作空間大并不意味著機器結構不夠緊湊，相反兩者是相輔相成的。在普通機床需要的運行路徑為3m的底面積上，新型機床的X軸運行路徑則達4m。
能否充分有效地利用面積是機器設計成功與否的關鍵因素，最經濟的方案是實行二站工作制。通過簡單地加上一道隔墻就可以通過控制裝置來識別，而且可以自動切換到機床的這個狀態下，這樣一來，一個4×1.5m的大型工作臺就一下子變成了兩個同樣大的工作臺，就可以在一個站上加工零件的同時，讓另一個站進行安裝調整。
自動化可以靈活補充加裝
工作臺可以電動或手動驅動，可以向兩邊和前方運動。不僅便于操作，而且也便于安裝在各種各樣的加工生產線上。除此之外，還可以采用旋轉變換器。使用旋轉變換器時，零件在裝卸時總是在同一個位置上，因而機器人可以簡單地抓取和放下。安裝機器人所需要的控制接口機床上已經預裝好了。
根據客戶本身的需要，自動化裝置今后就可以靈活加裝。工作臺的驅動方案只需要在結構上做極小的改動，因而也可以用手工推動的工作臺開始生產。同時，旋轉變換器也可以進行手工裝卸。
可是有很多意外結果卻常常出現，有時加工結果甚至不符合人們的基本要求，有時激光頭還會對著夾具運行，除了生產廢品外，嚴重時就意味著整個激光射束的校準也存在問題。Trumpf公司對此則有許多高招。首先是激光頭自動識別，激光頭的數據每臺機床和每個加工頭測量一次，測好后加以存儲。激光頭的更換則由機床自動識別，同時調出相應的激光頭參數。這樣就可以不發生操作錯誤。
工作間里相同的射束條件
激光頭的更換不僅使操作更加安全，而且也使加工過程更快了。磁耦合器將頂尖套筒與加工頭耦合在一起，若干個定位元件負責精確地定中心。發生碰撞時，激光頭與套筒之間的接觸立即被斷開，并啟動安全停車，然后將激光頭重新定位在套筒。整個過程結束后，幾秒鐘內加工即可繼續進行。
一臺機床的動態性能取決于軸的加速情況。機器軸的運動意味著巨大質量的運動，它大大限制了機器的動態性能。Trumpf公司研制了一種動態性能極好的加工頭，采用這種加工頭，往往只需運行聚焦鏡和噴嘴即可。這樣加速度可達3 g。其優點首先表現在加工薄板零件上，它需要多個切入過程；或者表現在加工半徑極小的復雜內外輪廓時。
新型激光射束控制的主要優點是，在加工間的任何一個位置上，均可取得同樣的加工結果。在工作區的任一位置上，激光聚焦的位置和半徑都是恒定的。這樣，激光射束條件到處都是一樣的。因而加工質量也都是同樣高的。Trumpf公司把整套技術都保存在了 激光技術表中：從表中可以查到最佳加工結果的調整情況。這種機床可以迅速適應不斷變化的要求，不管是材料種類的變化還是厚度的變化。

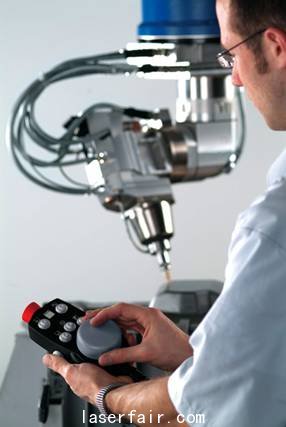

圖2 裝有6D鼠標的教學屏方便了激光設備的編程
操作臺可以自由移動
操作臺最好是置于合適的位置，而且還不能礙事。因為操作臺可以在整個工作寬度上沿機器門進行推移。編程是在PC機上在線進行的，或者也可以直接通過教學進行。教學屏采用6D鼠標，非常輕巧，而且操作也很容易學會。對于日常運行來說，機器上裝有多功能按鍵。該按鍵安裝在機器間旁邊的操作盤上（在緊急停車鍵和裝料回應鍵旁邊）。根據機床不同的運轉狀態，多功能按鍵也具有不同的功能。當機床門關閉時，可以用這個鍵打開。當機床門敞開時，則可以用這個多功能鍵關閉。對于整個生產過程來說也是這樣，生產過程可以用這個按鍵中斷，也可以用該鍵繼續。
