隨著 AI 與云計算驅動數據流量激增，高速光模塊正面臨前所未有的產能與精度壓力。本文深入探討了光模塊制造中光纖耦合環節的核心挑戰，并闡述了如何通過高響應測量技術與全周期服務支持的結合，幫助制造商提升效率、保障良率，從容應對市場爆發。
一、行業背景
全球算力浪潮推動光模塊加速升級
人工智能、高性能計算與云服務的快速發展，正加速全球數據中心基礎設施的升級換代。作為數據中心內部及互聯的“血管”，光模塊的傳輸速率正迅速?gòu)?400 G 邁向 800 G ——這一速率已逐漸成為主流，并加速向 1.6 T 乃至 3.2 T 演進，以滿足日益增長的數據傳輸需求。

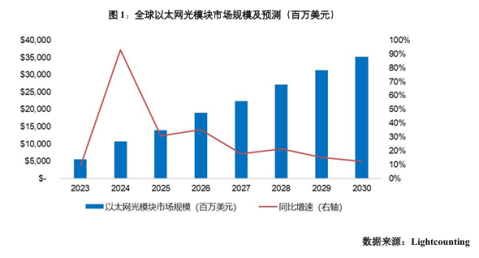

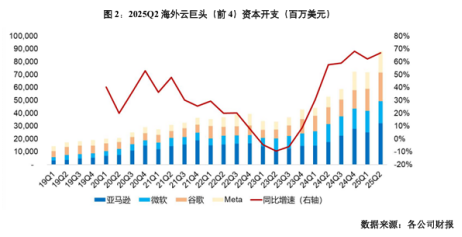

根據 LightCounting 預測，全球以太網光模塊市場將在 2024 至 2029 年間保持約 22% 的年復合增長率，預計到 2030 年市場規模將突破 350 億美元。AI 基礎設施建設成為推動增長的關鍵動力——僅 2025 年第二季度，微軟、亞馬遜、meta 和谷歌四大云廠商的資本支出同比增長近 70%，顯著拉動了 800 G 及更高速率光模塊的需求。美國作為全球最大光模塊需求市場，占據約六成份額，其 AI 數據中心的持續投資進一步加速了高端光模塊的應用擴展。
目前，全球主要高端光模塊仍以中國制造為主，并大量出口至美國市場，支撐其高速網絡部署。從國內來看，2024 年中國光模塊市場規模約為 606 億元，預計 2025 年將增至 670 億元。算力建設和國產化進程加快，正推動中國在全球產業鏈中的地位進一步上升。
二、核心挑戰
光纖耦合成為量產效率的關鍵瓶頸
在光模塊的眾多制造環節中，光纖耦合是決定最終性能與良率的關鍵微觀工藝。該過程要求將細如發絲的光纖端面，與光芯片在微米甚至納米級精度下精準對準，直至實現光功率傳輸?shù)淖顑?yōu)點位。光模塊通常采用多通道結構（如 4 通道、8 通道），每個通道都需獨立完成光纖耦合與功率測試。隨著通道數量的增加，耦合過程的復雜度與耗時呈指數級增長，給大規模量產帶來三大挑戰：
1、初始搜索靈敏度不足：
在耦合伊始，光信號極其微弱（可低至 μW 級），測量設備的探測靈敏度與響應速度直接決定了“找到第一束光”的時間。
2、定位過程響應遲緩：
從捕捉到信號到鎖定最大功率點的爬坡過程中，若設備的動態響應能力與換擋速度不足，會引入等待時間，拖慢整體生產節拍。
3、量產一致性與校準溯源：
在批量生產中，確保成千上萬個模塊的性能高度一致，要求測量系統本身具備極高的精度和可追溯的校準能力。
三、解決方案
技術基石與服務支撐的雙軌體系
應對上述挑戰，需要的不只是單一的儀器，而是一套融合了高性能產品與高質量服務的系統級響應：
01、技術基石：高帶寬、高精度的測量系統
在高速光模塊的耦合與測試過程中，精確、快速的光功率測量是實現高效量產的關鍵。我們的解決方案以 Newport 2936-R 光功率計為核心，搭配 818-IR-L-FC/DB 探測器和廣受客戶歡迎的 918D-IS-IG 微型積分球探測器，構建出一套高性能的測量系統，全面滿足多通道光模塊的耦合與功率控制需求。

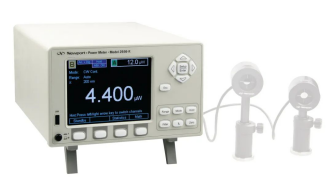

2936-R 光功率計具備高達 400 kHz 的模擬帶寬，在光纖耦合過程中能夠快速響應光功率的微小變化，實現從 1 nW 級“尋光”到 mW 級“定位” 的無縫切換，顯著縮短單次耦合時間，提升整體產線效率。其支持多通道擴展，適配 4/8 通道光模塊的并行耦合需求，滿足未來更高密度光模塊的測試挑戰。
2937-

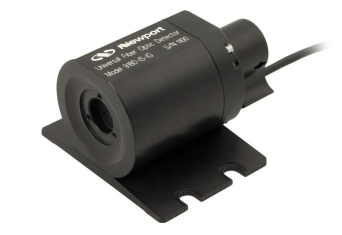

818-IR-L-FC/DB 探測器提供優于 ±3% 的校準準確度，嚴格溯源至 NIST 國家計量基準，為光模塊量產過程中的功率一致性控制提供可靠保障。該探測器在低功率范圍（1 – 100 μW）內具備極高靈敏度，能夠快速捕捉“第一束光”，隨后在高功率范圍（最高可達 10 mW）內實現精確定位。
819-

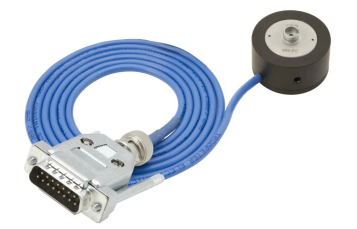

此外，918D-IS-IG 微型積分球探測器 采用對稱積分球設計，確保無論測量何種類型的光纖，均能實現最精確的校準。其使用單個 InGaAs 探測器，覆蓋 800 nm – 1650 nm 波長范圍，校準數據集成于帶有 DB15 接口的模塊中，全面兼容 Newport 新款功率計。雙端口設計提供更高的靈活性，支持多種光纖連接器適配器，廣泛應用于多通道光模塊的耦合與測試環節。
2、服務支撐：貫穿產品生命周期的協同合作
領先的技術需要與之匹配的服務體系，才能在生產現場釋放最大價值。
早期介入與聯合開發：在客戶產品研發與試產階段提前介入，提供設備樣機與工藝驗證，充當客戶的“前期技術顧問”，加速產品上市進程。
穩定的供應鏈與可靠交付：建立穩健的全球供應鏈體系和本地庫存，確保在客戶產能爬坡的關鍵時期，實現設備的快速交付與部署。
本地化的專業工程支持：配備經驗豐富的本土應用工程師團隊，提供從設備安裝調試、工藝參數優化到產線問題快速排查的全方位支持，為客戶穩定生產保駕護航。
四、應用價值
從效率提升到戰略協同
該解決方案已成功部署多家行業領先客戶的實際生產，并在多個光模塊制造項目中得到驗證，收貨切實價值：
1、生產效率顯著提升
單模塊耦合周期顯著縮短，設備利用率和產線吞吐能力顯著提高，直接加速了產能輸出，為產能擴張?zhí)峁┯辛χ巍?/p>
2、產品良率與一致性優化
高精度測量從根本上減少了因功率標定不準導致的性能離散，保證了批次產品卓越的一致性與可靠性，為大規模量產奠定了堅實基礎。
五、結語：共塑未來
面對光模塊技術日益精進與市場需求的澎湃動力，我們正持續將創新目光投向未來。新一代測量產品與制造解決方案已在深度研發中，旨在將“精度”與“速度”推向新的高度。
我們期待通過持續的技術引領與緊密的并肩協作，不僅助力客戶決勝于當前市場，更致力于為其夯實量產根基，構筑面向未來的持久競爭力，攜手為行業開啟下一輪增長的無限可能。
