9月17-19日，第十一屆全國激光加工產業論壇在廣東中山舉行。在激光精密制造技術及裝備分論壇上， IPG在《激光光源在精密加工中的應用》的主題演講中，除了對相關的脈沖激光器進行介紹外，還介紹了IPG享有盛譽、極具革命性的創新設計--QCW準連續光纖激光器及其對陶瓷、藍寶石等材料的應用。
氧化鋁（多晶Al2O3）和氮化鋁（AlN）被公認為是超級導熱材料，廣泛用于各行各業，例如LED、RF、微波封裝等。在這些行業中，鉆孔速度與成型速度將直接影響生產成本。單晶Al2O3，也就是我們通常所說的藍寶石，硬度特別高，僅次于鉆石。與傳統的光學玻璃相比，藍寶石不僅更堅固，更耐劃，而且光傳輸從紫外線到近紅外，導熱性能也極佳，已經大量應用于LED 行業。它的另一個增長點是消費電子行業，可用于制造手機攝像頭、功能鍵甚至是整個顯示屏。
QCW對陶瓷、藍寶石等材料的加工應用
與傳統的大規模生產應用例如鈑金切割相比，進行精密加工時所需用到的設備及工藝更強調精確度以及嚴謹?shù)倪M(jìn)程控制。由于這些應用往往對熱能很敏感，對精確度有極高的要求，所以，所選激光器的類型、規格、光學系統及硬件配置對于穩定的規模生產而言至關重要。QCW準連續光纖激光器提供了改良的、更加靈活的激光源，在降低成本的同時，為客戶提供了滿意的加工速度和質量，可替代昂貴的皮秒激光系統。
工藝
我們通過兩種準連續激光器：YLM-150-1500-QCW 和YLR-300-3000-QCW，對氧化鋁、氮化鋁、藍寶石等材料進行鉆孔、劃線與切割。
" YLM-150-1500-QCW 采用單模光纖，芯徑14 μm，最大峰值功率1.5 kW，平均輸出功率150 W，連續模式時最高可達250 W
" YLR-300-3000-QCW 采用多模光纖，芯徑50 μm，最大峰值功率3 kW，平均輸出功率300 W
" 脈沖周期在10 μs至50 ms范圍內可調，實際范圍取決于操作模式及參數設置
" 熱加工時脈沖周期相對較長，基板的局部溫度超過熔點，輔助氣體（如空氣、氮?dú)狻⒀鯕饣驓鍤猓┮晕锢硇问角謇砘迳系娜廴谖铩?/div>
圖1 635 μm氧化鋁（96%）鉆孔，300 孔/s
圖2 381 μm氧化鋁（99.6%）鉆孔，750 孔/s
圖3 381 μm氮化鋁鉆孔，300 孔/s
圖4 100 μm氧化鋁（99.6%）鉆孔，3000孔/s
圖5 320 μm a) 氧化鋁以及b) 氮化鋁，鉆"大孔徑孔"
圖6 635 μm氧化鋁劃線，200 mm/ s
圖7 381 μm氧化鋁和氮化鋁，300 mm/s，劃線
光束通過帶有一定焦距的準直鏡（一般焦距范圍為50-150 mm）經聚焦后至切割頭。聚焦鏡的焦距根據所需應用進行調整，一般為50-200 mm。輔助氣體經過切割頭，經過與光束同軸的噴嘴排出。噴嘴的直徑以及噴嘴到目標之間的距離取決于所需應用，但直徑和距離通常均為0.5-1 mm。用戶可以通過設定脈沖周期、重復頻率、峰值功率、平均功率（占空比）、切割速度、氣體類型及壓力等操作參數，控制熱響應區。
鉆孔
用光纖激光器鉆孔時，一個脈沖一個孔，所以準連續光纖激光器在鉆孔速度上極具優勢。我們選取了厚度為635 μm的氧化鋁（96%），以300 孔/s的速度打孔，孔間距為150 μm，基板在光束下方以45 mm/s的速度線性移動，單模光纖，脈沖周期200 μs。當然，脈沖周期越短，鉆孔速度就越快，直至達到最大化。這也就是說，操作過程中存在一個平衡鉆孔質量、脈沖能量及脈沖周期的最佳峰值功率。一般來說，基板越厚，脈沖能量就越高，和/ 或脈沖周期也就越長。

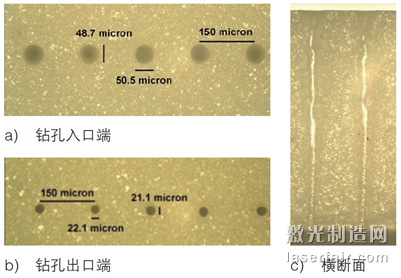

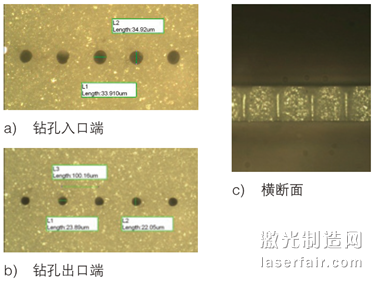

圖1 635 μm氧化鋁（96%）鉆孔，300 孔/s
圖1 所示為鉆孔的入口端及出口端。鉆孔出口端以顯微鏡手動測量為22±3 μm，入口端為49±3 μm。基板在操作前已經過覆壓，打孔后進行清潔/拋光。
在實際應用中，除了能夠很好地?zé)g之外，我們還要能夠調整孔的大小。通常情況下，高功率密度能產生穩定的燒蝕，然后在氧化鋁上形成孔。然而，對于氧化鋁這樣不易燒蝕的材料而言，僅僅依賴高功率密度就是不夠的，尤其是所需焦斑小于常規尺寸時。另一方面，用大幅提高峰值功率的方法來改善燒蝕，其結果往往會同時影響成孔質量，所以人們常常用覆壓涂層的方法來輔助氧化鋁表面的燒蝕。（IPG微系統已經推出了一種新的解決方案，通過改進激光工藝的方式加強燒蝕，無需覆壓，但在某些時候可能還是需要用涂層來改善整體質量，減少渣屑。）

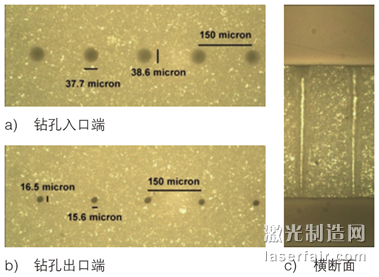

圖2 381 μm氧化鋁（99.6%）鉆孔，750 孔/s
圖2 表示在厚度為381 μm的氧化鋁（99.6%）上以750 孔/s的速度鉆孔后孔的形態。經測量，鉆孔入口端孔徑約37 μm，出口端約16 μm。該實驗使用的是單模光纖。

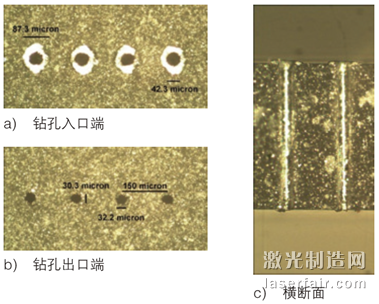

圖3 381 μm氮化鋁鉆孔，300 孔/s
圖3 表示在厚度為381 μm的氮化鋁上，以300 孔/s的速度鉆孔。測量顯示入口端直徑約為42 μm，出口端約為31 μm。與相同厚度的氧化鋁相比，氮化鋁需要的峰值功率更高，脈沖周期更長。
圖4 100 μm氧化鋁（99.6%）鉆孔，3000孔/s
圖4 表示在厚度為100 μm的氧化鋁（99.6%）上，以3000 孔/s的速度操作后觀察孔的形態。測量結果顯示，鉆孔入口端直徑約為33 μm，出口端直徑約為22 μm。
用戶可通過改變傳輸光纖的芯徑（比如改變激光器及其光纖，或是通過光柵/ 耦合連接更大的傳輸光纖）、傳輸（改變準直鏡和/ 或物鏡焦距）、或是參數（通常為脈沖周期和/ 或脈沖能量，如峰值功率），調整孔的大小。

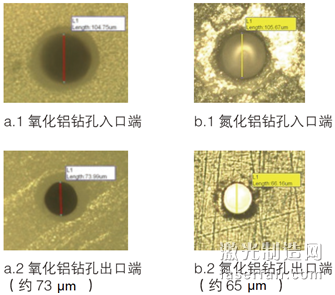

圖5 320 μm a) 氧化鋁以及b) 氮化鋁，鉆"大孔徑孔"
圖5a 表示用多模傳輸光纖在厚度為320μm的氧化鋁上進行"大孔徑"鉆孔。鉆孔速度為100 孔/s，出口端直徑為320 μm。圖5b 表示在厚度為320 μm的氮化鋁上沿掃描方向鉆孔，孔間距325 μm，鉆孔速度同樣為100 孔/s。2000 余個鉆孔的測量結果顯示，入口端約105 μm，出口端約65±9 μm。
上述實驗證明，在150 mm X 150 mm面積內，鉆孔定位的精確性達到±5 μm，如果將正常孔徑尺寸設為100%，則孔徑偏差可控制在±15% 范圍內。在某些應用中，偏差率還有望進一步降低。
劃線
陶瓷劃線的原理與鉆孔相似，也是通過一個脈沖在基板上形成一個盲孔，然后輔以適合的脈沖間隔，使其形成一條線。

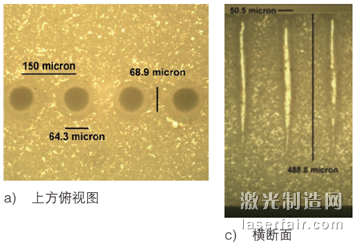

圖6 635 μm氧化鋁劃線，200 mm/ s
圖6 表示厚度為635 μm的氧化鋁（96%），以200mm/s的速度進行單孔爆破，單孔深度350 μm，孔間距約150 μm。本次實驗所使用的脈沖周期小于100 μs。
圖7 381 μm氧化鋁和氮化鋁，300 mm/s，劃線
圖7a 表示在厚度為381 μm的氧化鋁（99.6%），劃線速度為300 mm/s；圖7b 表示在厚度相同的氮化鋁上，以相同速度劃線。本次實驗所使用的脈沖周期小于50 μs。
切割

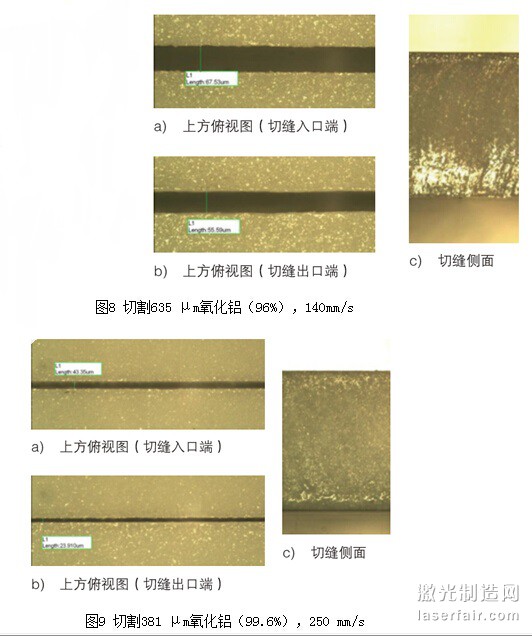

我們在厚度為635 μm的96% 氧化鋁上，以140 mm/s的速度進行切割演示。該切割實驗使用的是單模準連續激光器（如圖8 所示）。切割前覆壓，切割后清除，這一步驟主要是為了避免飛濺和重鑄。實驗結果顯示，切割完成質量高，完全沒有任何渣滓或碎屑。當氧化鋁的厚度降低為381 μm時，線性切割速度更可高達250mm/s（如圖9 所示）。
準連續光纖激光器還可用于藍寶石的切割。圖10 為消費電子行業用到的一些典型切割形狀。

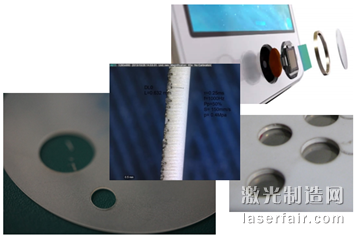

圖10 用QCW準連續激光器切割不同厚度的藍寶石部件

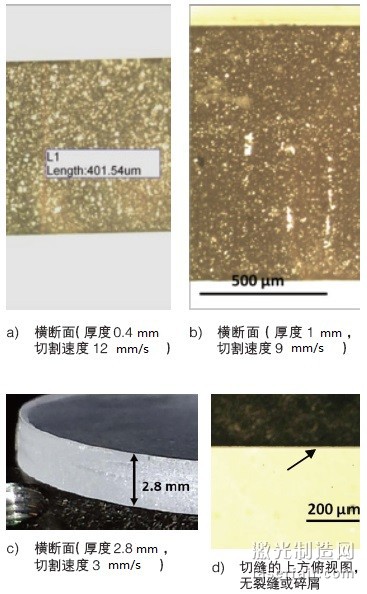

基板厚度在mm范圍內時，準連續光纖激光器在切割速度及切割質量方面均表現出眾，無裂縫或碎屑，表面粗糙度一般在2 μm以下（如圖11 所示）。在實驗中，厚度分別為0.4 mm、1 mm、3 mm的藍寶石部件的切割速度可以達到12 mm/s、9 mm/s、3 mm/s。當然，實際切割速度將取決于切割形狀及切割質量。
與QCW準連續光纖激光器相比，綠光光纖激光器適用于那些不易通過近紅外波段加工的材料，如PEEK、硅膠、環氧樹脂、FR4，堪稱QCW準連續光纖激光器的"最佳搭檔"。它的脈沖周期更短，可以對金屬或陶瓷進行精細加工。
