Thorlabs光學面包板
Thorlabs提供種類繁多，不同尺寸和形狀的光學面包板，包括實心鋁制面包板和蜂窩面包板等。光學平臺和光學面包板的表面可帶螺紋安裝孔，也可不帶。此外，Thorlabs還提供面包板支撐架、罩殼系統，以及其它光學平臺和光學面包板配件。Thorlabs的面包板包括1/4英寸－20、M6、#4－40或M3的螺紋孔。
1.實心鋁制面包板
Thorlabs提供不同尺寸的非磁性鋁制面包板，螺紋孔包含公制和英制。這些面包板涵蓋標準系列、帶雙倍密度孔的超薄型、Mini系列、大面積移動臺、大面積旋轉臺及水冷面包板等。
1a.標準系列
實心鋁質底板為組建光學元件原型、傳導實驗及安裝小型子系統提供了經濟便利的平臺。該面包板經過陽極氧化致黑以使表面反射最小，并且有標準的1英寸（英制）或者25毫米（公制）的通孔，距面包板的邊緣分別為1/2英寸或12.5 毫米。

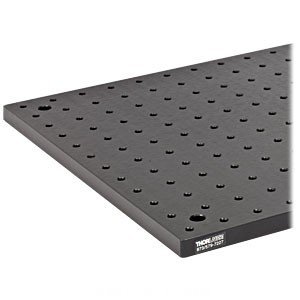

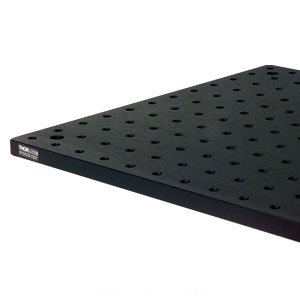

圖1 MB1015/M - M6螺紋孔鋁質面包板
1b.帶雙倍密度孔的超薄型
這種實心鋁質的狹長形面包板是由1/2英寸（12.7毫米）厚的鋁質平板制成，在整個長度上保持平整度，提供雙倍密度的1/2英寸（12.5毫米）孔距布局。這種狹長的結構適合緊湊的區域，通過加倍安裝面上的螺紋孔數量增加了安裝的多樣性。由于這些螺紋孔貫穿整個底板，組件可安裝在面包板兩側。通過帶支座的接桿可將面包板安裝到光學平臺之上，從而允許操作面包板兩側的組件。

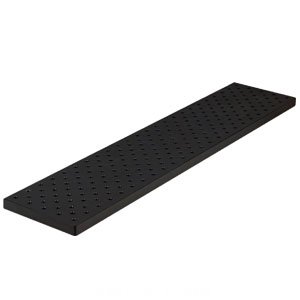

圖2 MB424 -雙倍密度孔，1/4-20螺紋鋁質面包板
圖3 MB1060/M -雙倍密度孔，M6螺紋鋁質面包板
1c.Mini系列
Mini系列面包板有中心距為1/2英寸（12.5毫米）的4-40（M3）螺紋孔，大大增加了能夠裝配在有限空間的光學組件的數量。4個沉頭通孔進行了重新定位，在英制光學面包板上，每個孔位于距離邊緣1英寸x 1英寸處，在公制光學面包板上，每個孔位于距離邊緣25毫米x 25毫米處，這使得該光學面包板可以安裝到Thorlabs任意一個標準面包板上。

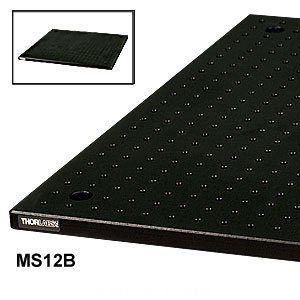

圖4 MS12B – 高密度Mini面包板
1d.水冷面包板
#p#分頁標題#e# 該款面包板由MB系列面包板加裝水冷系統組成的。它們有標準的1英寸或者25毫米的孔，適用于傳感器、探測器、激光器、LED以及其它要求溫度穩定的儀器設備。該面包板根據要求可以制冷或者加熱。

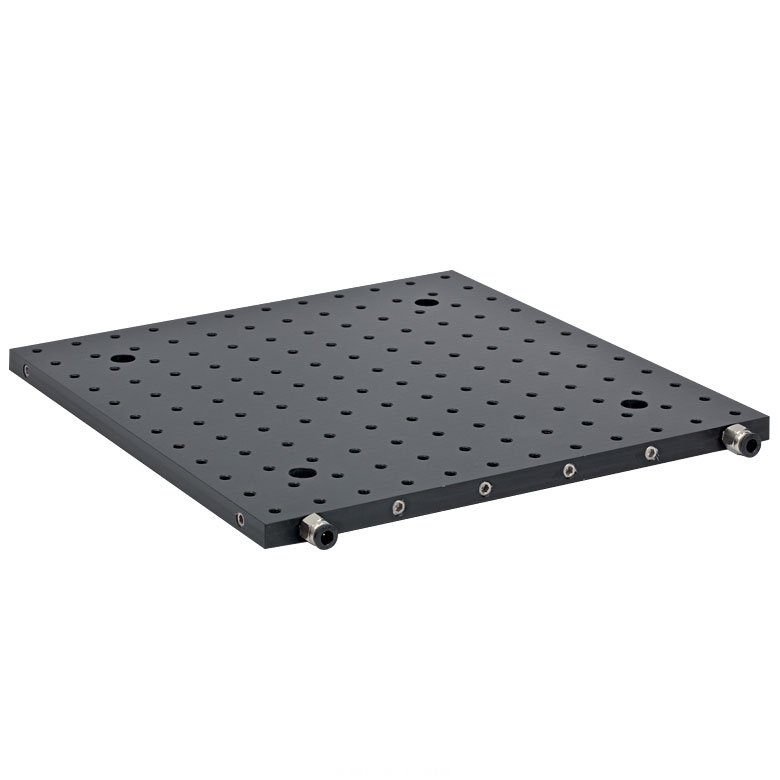

圖5 MBC3030/M - 水冷面包板，M6螺紋孔
1e.大面積移動平臺
設計用于要求位置可調節的復雜系統實驗。通過推動移動的平臺可以進行粗定位。利用六角扳手調節機架和齒輪實現全行程內的精細定位。

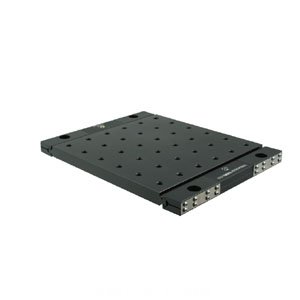

圖6 TBB0606 - 大面積移動平臺
1f.大面積旋轉平臺
Thorlabs大面積旋轉平臺為某些光學組件需要角度調節的應用而設計。面包板中間有一個Ø3.84英寸（Ø97.5毫米）的可拆除圓片，方便將其他元件放置在中間，此時面包板繞著中心的元件旋轉。該平臺的特點是采用三點可調安裝系統，使用燕尾定位實現準確的位置調整；其中一個安裝位采用了正齒輪調整，另兩個安裝位采用鎖定螺絲。靠近旋轉轉盤的安裝位有槽，能把面包板固定到標準的光學平臺或者面包板上；這些槽的位置可以調整，以便避開安裝在附近的設備。

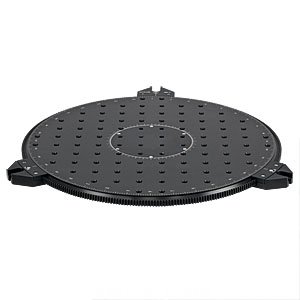

圖7 RBB12 - Ø12英寸旋轉面包板
2.蜂窩型面包板
Thorlabs蜂窩型面包板產品線包括Performance和PerformancePlus系列。Performance系列面包板結合了雙層板（頂部和底部）和單蜂窩設計，具有出色的剛度和動態剛性，可提供高剛度和標準阻尼，是廣受歡迎的OEM面包板。PerformancePlus系列具備隔振性能，采用類三層板結構、內部的蜂窩狀結構和內部阻尼機制。
2a.Performance系列高剛度、標準阻尼面包板
Performance系列面包板采用消熱差設計，提供出色的熱穩定性 ，鋼板蜂窩芯和內部阻尼結構提供了靜態和動態剛性 ，并使用最先進的材料和熱粘合處理，具有出色的表面平整度 。

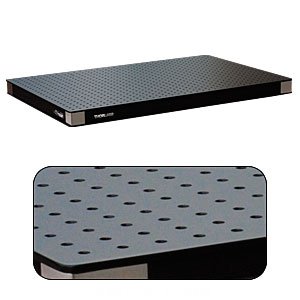

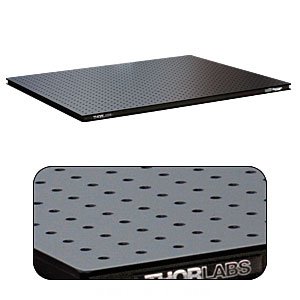

圖8 Performance系列面包板（右圖為無孔面包板）
2b.PerformancePlus系列高剛度、增強阻尼面包板
PerformancePlus光學面包板特別設計用于高要求的研發應用，它具有Performance面包板的所有特性，同時具有增強的阻尼、增大的剛性和已密封的安裝孔。其增強型阻尼設計改善了動態性能，適用于最嚴格實驗室的應用。

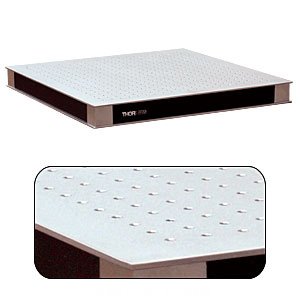

圖9 PerformancePlus面包板
2c.UltraLight系列高剛性面包板
Thorlabs UltraLight系列面包板采用高密度芯和內部阻尼，具有很高的靜態和動態剛度 。表面啞光處理，降低了反射率和背散射。此外，該系列面包板提供高的強度重量比和優良的熱穩定性。這些面包板是對便攜性和動態剛性要求較高的光學系統的理想選擇。
#p#分頁標題#e#圖10 UltraLight系列I面包板 圖11 UltraLight系列II 面包板
2e.非磁性面包板
Thorlabs非磁性光學面包板適用于設備或實驗產生的磁場可能會受到含鐵桌面的干擾的應用場合。該面包板為雙平板單蜂窩結構，采用非磁性304L不銹鋼頂板和底板。鋁制蜂窩芯和內部阻尼提供了靜態和動態剛性，使其在負載下撓度最小。采用熱匹配材料，實現了優良的表面平整度。

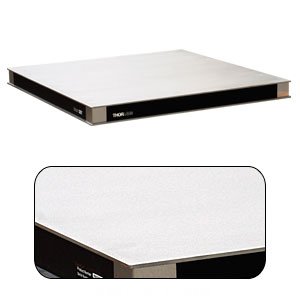

圖12 非磁性面包板
另外，Thorlabs可根據用戶要求定制符合特定需求的面包板
