一束直徑固定的光是由一片鏡片來獲得一個較小的光點，如圖一所示，假如焦點的直徑d0 是一個含有86%聚焦能量的直徑，焦點的大小取決于 d0=2f/D 這里的f是聚焦鏡片的焦距...
一束直徑固定的光是由一片鏡片來獲得一個較小的光點，如圖一所示，假如焦點的直徑d0 是一個含有86%聚焦能量的直徑，焦點的大小取決于
d0=2fλ/D
這里的f是聚焦鏡片的焦距。D是入射光束的直徑，也就是波長.
如果光的總發散角度θ已知，焦點的直徑則為
d0=f . υ
很明顯如果焦點越小，則光的發散角度就越小。為了取得一個較小的焦點，我們利用擴束鏡來減小應用過程中光束的發散角度。
當光束從鏡片中心穿過然后發散出去，需要界定光的焦點的深度。一般來說，它是由√2d0 點之間的距離或2倍瑞利范圍決定的。它可以表示成：
?f=2ZR≈2πλF 2 或者 ?f=2f2θ/D
在大多數的掃描結果里，焦斑的尺寸大小通常是以平均值的形式給出的。
這里的F是聚焦鏡片的f值，它是這樣定義的：
F=f/D
由以上公式可以得出結論，一片有較長焦距的鏡片相比一片焦距較短的鏡片而言，焦距較長的鏡片能夠得到一個比較深而大的焦點，所以應當根據實際運用的需要來選擇焦距合適的鏡片。

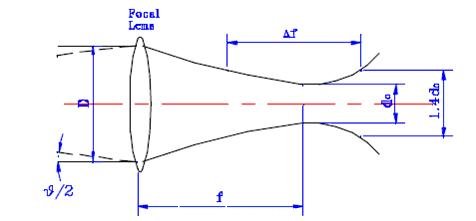

圖一：高斯光束的聚焦圖
