0 引言
激光加工是將激光束照射到加工物體的表面，用以除去或熔化材料一起改變物體表面性能。激光對物體的加工不同于其他方法的最顯著的地方，就是它可以把光的能量通過聚焦集中在很小的面積上，使被照射物體瞬間接受極高的激光功率密度輻射，從而達到加工的目的。不同的加工方式要求不同，對激光束的聚焦采取的方式也不一樣。為了改善現有激光加工設備單一的加工功能，有效利用激光器，提高生產效率，對激光光束變換技術的研究尤其重要。
目前對光束變換已有多種實現方法，旋轉棱鏡由于其結構簡單，并可在一定范圍內產生近似的無衍射光束而備受關注。利用旋轉棱鏡光學系統可以實現多種形式的光束傳輸變換，例如，將實心橫截面光束變換為環狀光束、平面或徑向細環聚焦光束，或者作相反的變換，或者將高斯光束變換成無衍射光束等。其優越的光束和能量變換特性使它在激光打孔、圓柱形工件熱處理、焊接、切片、高精度準直技術等激光加工應用領域都具有非常誘人的價值。
基于旋轉棱鏡幾何光學特性，采用正負旋轉棱鏡及聚焦透鏡組成的光學系統對激光光束進行變換研究。通過調整正負旋轉棱鏡間距實現對入射光束形狀及能量分布的控制，從而有效利用入射激光光束進行打孔、切割、焊接等多項加工。
1.旋轉棱鏡的原理
旋轉棱鏡最早由Mcleod提出，具有與普通球面透鏡不同的聚焦特性。圖1示出正負旋轉棱鏡的幾何結構。
當一束準直后半徑為r的激光束垂直入射到正錐棱鏡后，所有光線以等偏角β與z軸相交，形成連續的焦線。當旋轉棱鏡的錐角α較小時，發散角β近似為（n-1）α。在聚焦區域內，出射光線在空間上相互重疊，形成無衍射區域。當錐角較小，不計棱鏡厚度時，最大無衍射范圍可由下式給出：
led="f" stroked="f">
在無衍射區域內，光束為實心光束，其半徑為：
當
時，出射光線不再重疊，形成環狀光束，環內徑隨著z的增大而變大，滿足：
環的寬度保持不變，在小錐角的情況下，與入射孔徑相等。
當一束準直后孔徑為r的激光束垂直入射到錐棱鏡后，所有光線以等發射角β偏離Z軸，光束變換為環狀光束，在小錐角的情況下，環內徑為：
環的寬度與傳輸距離z無關，為一常數。
2.組合系統的光束變換特性及實驗分析

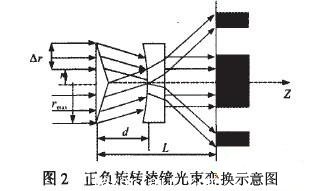

當正負旋轉棱鏡及球面透鏡相結合，可實現多種光束的變換。如圖2所示，采用正錐棱鏡在前，負錐棱鏡在后的組合方式。該組合系統中兩正負棱鏡具有相同的錐角和折射率。在理論上具有嚴格的耦合特性。一束經過準直系統后的激光束入射到正錐棱鏡，光束發生偏折，而后經過與正錐透鏡距離為的負錐棱鏡，其出射光束的形狀和能量分布隨著d的變化而發生變化。
在實驗中，通過改變光闌的孔徑來改變?nèi)肷涞藉F棱鏡上的通光半徑。選擇由BK7玻璃材料制成的旋轉棱鏡，錐角為
，光學折射率n=1.4。入射孔徑為10mm，用幾何光學法估計最大無衍射距離
。當d=0時，出射光束是與入射光束相同的實心光束，此時旋轉棱鏡組合相當于普通的透射光闌。當
時，出射光束分成兩個部分，一束與光軸平行的實心光束和一束旋轉對稱斜光束。當
時，中心實線光束消失，出射光為一束與光軸夾角為β的環狀斜光束。當
時，出射光束為環狀斜光束。圖3為不同間隔d得到的出射光束狀態截面圖。可以看出，當d=0mm時，光束為實心光束，隨著d的增大，中心實心光束越來越小，同時在實現光束外面出現環狀光束，并且環的寬度和環內徑隨之增大。當d=230mm時，出射光束中心出現暗中空區域，形成環狀光束，與理論分析隋況一致。在無衍射區域內，入射光束經旋轉棱鏡組合系統后的變換光束基本沒有發生能量損耗，實心光束和環光束總能量與入射光束能量等同。
隨著d的進一步增大，其暗中空區域（即環內徑）將變大，而環的寬度則越來越小。當
時，從正旋轉棱鏡出射的光束在到達負錐棱鏡時，有部分光束沒有入射到負錐棱鏡，還有部分光束經棱鏡上下界面折射而發散到像屏面外，只有部分光束能經過負錐棱鏡到達像屏面。由于負錐旋轉棱鏡的孔徑的限制，當兩旋轉棱鏡間距在
左右，將沒有光束入射到負錐棱鏡從而在像屏上檢測不到光信號。因此當正負棱鏡間隔d在此區域內調整時，出射光束相對于入射光束而言，具有能量損耗，而且能量損耗度隨著d的增大而增大。在無衍射區域內，入射光束經旋轉棱鏡組合系統后的變換光束沒有發生能量損耗。當
時，出射光束的能量僅為原來的93.886％。出射光束與入射光束能量相對值與間隔d的關系如圖4所示。
3.應用
基于旋轉棱鏡組合系統的變換特性，可把其應用于激光加工領域。在實際應用中，把聚焦透鏡放置于負錐棱鏡后方。負錐棱鏡折射后的出射光束將通過聚焦透鏡進行二次聚焦，進一步改善光束的質量和能量分布。由實驗結果分析知，當正負棱鏡間距d超過最大無衍射區域時，出射光束將發生能量損耗，因此實際應用中需要借助其他輔助元件進行補償處理。結合該光束變換技術和其他的輔助手段，可以達到改善單一的激光加工功能，有效的利用激光能量，進行集打孔、沖孔、切割、焊接等加工功能為一體的激光刀具的研究。
4.結論
基于旋轉棱鏡光學原理，研究了正負旋轉棱鏡組合光學系統對激光光束的變換特性。實驗中采用的正負棱鏡是一對耦合元件，具有相同的錐角和折射率。通過調整這兩者間距d以實現光束的不同變換。在實際激光加工應用中，可根據不同加工需求，通過調整光學元件間距，有效地對激光光束進行控制。配合其他控制系統可實現集切割、打孔、沖孔、焊接等多項加工功能。這種方法可以進一步推廣激光的應用領域，具有很好的應用價值。#p#分頁標題#e#
轉載請注明出處。
