機械特性：
一、高鋼性、重切削
◆全部采用優質樹脂砂耐磨鑄件，強韌筋骨，超大立柱，寬低座，蜂巢式結構。經退火處理，清除應力長久不變形。
◆三軸采用鋼性極強的矩形導軌，可承受重切削，工作臺精密研磨，淬火處理，大大增強了表面硬度。
二、高精度
◆三軸傳動均采用臺灣C3級精密滾珠絲桿，安裝P3級軸承，確保了定位精度和重復定位精度。
◆三軸均采用日本三菱伺服馬達和主軸電機，直聯傳動，提供了強勁的動力，確保了在強大承載能力下的進給精度。
◆采用國際知名品牌的P3級主軸，確保了主軸的可靠性高、壽命長、噪音小、震動小、精度高的優點。
控制系統特性：
穩定性好、速度快、精度高
◆采用世界先進頂級的三菱數控系統，M60S系列均采用伺服驅動，確保了控制系統的穩定性高、速度快，表面光滑，
精度高等優點，具備了制造模具應有的功能，是模具生產的最佳選擇。
◆所有M60S系列控制器都標配備了RISC64位CPU。
◆可對應內含以太網絡和IC卡界面。
◆坐標顯示值轉換可自由切換（程序值顯示或手動插入量顯示切換）
◆標準內載波形顯示功能，工作位置座標及中心點測量功能。
◆緩沖區修正機能擴展：可對應IC卡/計算機鏈接B/DNC/記MDI模式。
◆編輯畫面中的編輯模式，可自行切換成整頁編輯或整名編輯。
◆圖形顯示機能改進：可含有道具路徑資料，以充分顯示工作坐標及道具補償的實際位置。
◆簡易式對話程序軟件（使用APLC所開發的，Magicpro_NAVIMILL對話程序）。

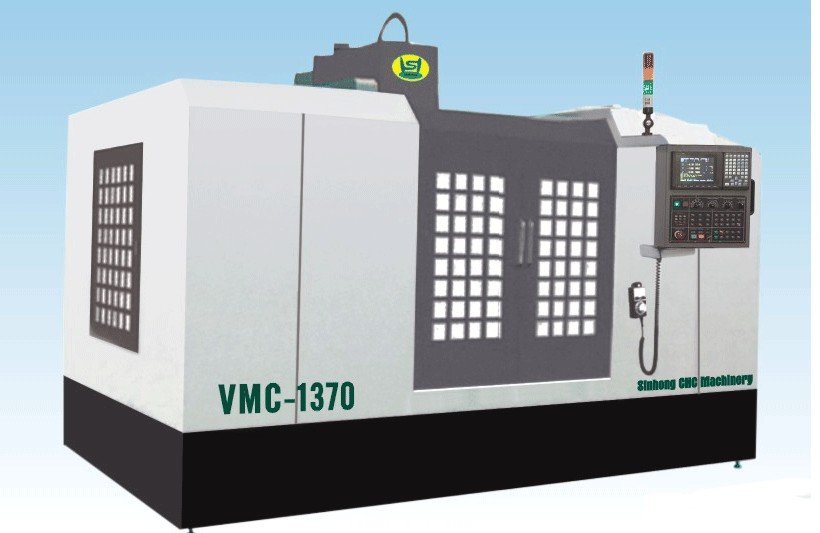

◆可對應Windows95/98/2000NT40/ME/XP的PLC開發軟件。 型號/單位 VMC-1370 X軸行程(mm) 1300 Y軸行程(mm) 700 Z軸行程(mm) 650 主軸端至工作臺(mm) 150-800 主軸中心至立柱面(mm) 785 工作臺尺寸(mm) 1400*710 工作臺最大載重(kg) 1200 T型槽寬度(mm) 5-18 主軸錐度 BT50 主軸最大轉速(rpm) 8000 主軸/電機規格(kw) 15/18.5 三軸/電機規格(kw) 3.5*3.5*3.5 三軸移動速度(mm/min) 15000/15000/12000 最高進給速度(mm/min) 1-10000 定位精度(mm/min) ±0.01 重復定位精度(mm) ±0.005 氣壓(kg/cm2) ≥6 電源KVA 28/32 機械重量(kg) 110000 機床外形尺寸(長*寬*高) 3800*2750*3100 標準配件 可選控制系統 可選配件 全封閉防護罩 工作狀態警示燈 三菱系統M64S/E60 切屑輸送機 BT40/BT50刀柄 氣動拉刀裝置 手持電子手輪 FANUC 自動斷電 卸刀座 自動潤滑系統 工具箱及工具 SIEMENS 刀庫(10-24刀) 平口鉗 循環冷卻系統 傳輸線 德國PA 主軸冷卻系統 壓板 石英工作燈 水平調整螺絲及墊塊 配電柜冷卻系統 10000/12000/15000高速主軸 主軸中心出水系統
●SINHONG滑動導軌系列機械規格參數表
