機械特性：
一、高鋼性、重切削
◆全部采用優質樹脂砂耐磨鑄件，強韌筋骨，超大立柱，寬低座，蜂巢式結構。經退火處理，清除應力長久不變形。
◆三軸采用鋼性極強的矩形導軌，可承受重切削，工作臺精密研磨，淬火處理，大大增強了表面硬度。
二、高精度
◆三軸傳動均采用臺灣C3級精密滾珠絲桿，安裝P3級軸承，確保了定位精度和重復定位精度。
◆三軸均采用日本三菱伺服馬達和主軸電機，直聯傳動，提供了強勁的動力，確保了在強大承載能力下的進給精度。
◆采用國際知名品牌的P3級主軸，確保了主軸的可靠性高、壽命長、噪音小、震動小、精度高的優點。
控制系統特性：
穩定性好、速度快、精度高
◆采用世界先進頂級的三菱數控系統，M60S系列均采用伺服驅動，確保了控制系統的穩定性高、速度快，表面光滑，
精度高等優點，具備了制造模具應有的功能，是模具生產的最佳選擇。
◆所有M60S系列控制器都標配備了RISC64位CPU。
◆可對應內含以太網絡和IC卡界面。
◆坐標顯示值轉換可自由切換（程序值顯示或手動插入量顯示切換）
◆標準內載波形顯示功能，工作位置座標及中心點測量功能。
◆緩沖區修正機能擴展：可對應IC卡/計算機鏈接B/DNC/記MDI模式。
◆編輯畫面中的編輯模式，可自行切換成整頁編輯或整名編輯。
◆圖形顯示機能改進：可含有道具路徑資料，以充分顯示工作坐標及道具補償的實際位置。
◆簡易式對話程序軟件（使用APLC所開發的，Magicpro_NAVIMILL對話程序）。
◆可對應Windows95/98/2000NT40/ME/XP的PLC開發軟件。

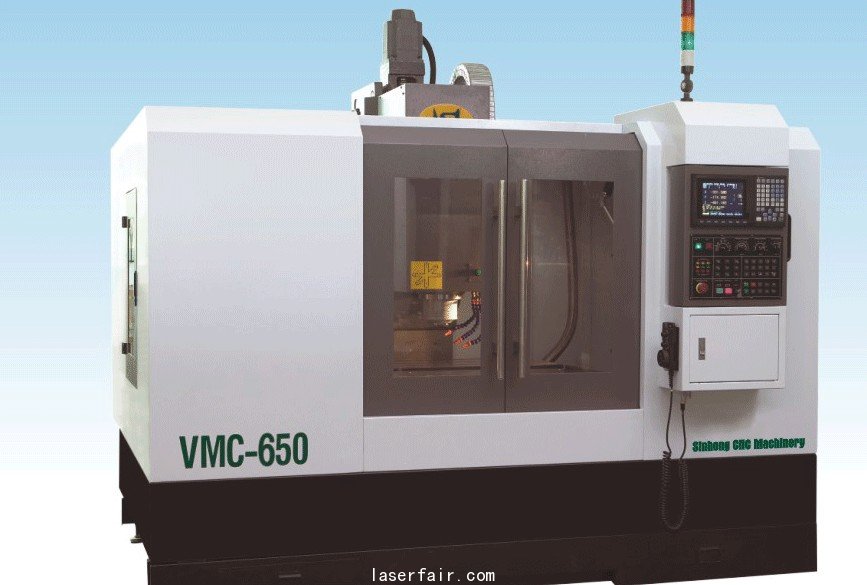

●SINHONG滑動導軌系列機械規格參數表
|
型號/單位 |
VMC-650 |
|
X軸行程(mm) |
650 |
|
Y軸行程(mm) |
420 |
|
Z軸行程(mm) |
480 |
|
主軸端至工作臺(mm) |
80-560 |
|
主軸中心至立柱面(mm) |
480 |
|
工作臺尺寸(mm) |
800*420 |
|
工作臺最大載重(kg) |
600 |
|
T型槽寬度(mm) |
3-18 |
|
主軸錐度 |
BT40 |
|
主軸最大轉速(rpm) |
8000 |
|
主軸/電機規格(kw) |
5.5/7.5 |
|
三軸/電機規格(kw) |
1.5*1.5*1.5 |
|
三軸移動速度(mm/min) |
15000/15000/12000 |
|
最高進給速度(mm/min) |
1-10000 |
|
定位精度(mm/min) |
±0.01 |
|
重復定位精度(mm) |
±0.005 |
|
氣壓(kg/cm2) |
≥6 |
|
電源KVA |
10 |
|
機械重量(kg) |
4500 |
|
機床外形尺寸(長*寬*高) |
2400*2250*2200 |
配件:
|
標準配件 |
可選控制系統 |
可選配件 |
||
|
全封閉防護罩 |
工作狀態警示燈 |
三菱系統M64S/E60 |
切屑輸送機 |
BT40/BT50刀柄 |
|
氣動拉刀裝置 |
手持電子手輪 |
FANUC |
自動斷電 |
卸刀座 |
|
自動潤滑系統 |
工具箱及工具 |
SIEMENS |
刀庫(10-24刀) |
平口鉗 |
|
循環冷卻系統 |
傳輸線 |
德國PA |
主軸冷卻系統 |
壓板 |
|
石英工作燈 |
水平調整螺絲及墊塊 |
|
配電柜冷卻系統 |
10000/12000/15000高速主軸 |
|
主軸裝置 |
程式說明書及操作說明書 |
|
主軸中心出水系統 |
|
