生成波形以引發并微調效應
科學家和工程師利用泰克的 AWG 能夠生成各種形狀（矩形波形、指數波形、線性和非線性頻率調制的啁啾信號、高斯波形和自定義波形）的快速電壓脈沖。通過在一個或多個同步通道上生成高分辨率和寬帶寬信號，泰克 AWG 可以憑借卓越的保真度和精度來驅動激光二極管或電光調制器，從而使其創建出真實而復雜的信號場景，這些場景可以對定向能量流進行相位對齊，在新材料中引發量子效應，并微調化學反應等其他條件。
加入干擾以在壓力條件下進行嚴格測試
泰克 AWG 包括用于控制 AWG 儀器的 SourceXpress 軟件，為用戶提供強大的信號生成和編輯功能，用以精細定義脈沖形狀、持續時間、頻率、幅度、相位和調制等參數（圖 1）。此外，用戶可以使用泰克 AWG 將噪聲、抖動、干擾和失真故意添加到信號中，以測試激光系統在這些壓力條件是否能夠保持良好性能。這樣可以幫助用戶獲得有關其系統穩健性和操作限制的明確指標。
圖 1： 用于創建高速精確脈沖的 SourceXpress 軟件
此外，得益于其序列化功能，SourceXpress 軟件簡化了創建和回放成千上萬個脈沖波形的過程，這些波形可以按照用戶指定的任意順序精確放置。波形回放可以從嵌入式波形標記、外部觸發器開始，或者按照特定的“跳轉”邏輯從一個波形樣本切換到下一個樣本。
例如，物理實驗中的挑戰之一是操縱頻率啁啾激光器，這種激光器可以在微妙 (μs) 時間內實現數吉赫茲 (GHz) 的頻率跨度，這是實現兩個量子態之間轉換的所需條件。研究人員可以通過使用 AWG 產生的調制信號來控制注入鎖定激光系統中的電光相位調制器，從而簡化實驗流程。
精確調制脈沖激光包絡

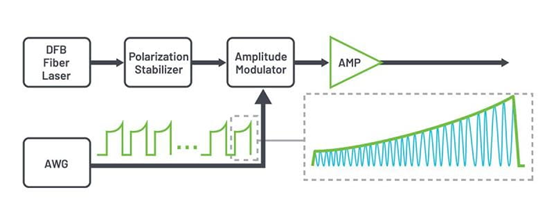

慣性約束聚變 (ICF) 是另一種物理應用，使用由 AWG 驅動的多個高功率固態激光器。高功率激光器輸出高穩定的激光脈沖，具有獨立、精確、可控的時域形態，滿足功率平衡的要求。由于對復雜時間形狀激光脈沖的需求，因此對激光脈沖的時間形狀調整能力變得十分重要，AWG 在這方面提供了精確振幅和時序控制，從而實現最小的信號失真和最大的能量傳輸效率。在下面的特定實例中，AWG 以精確的振幅和時間特性調制脈沖激光包絡，這有助于激光器輸出特定的能量分布。

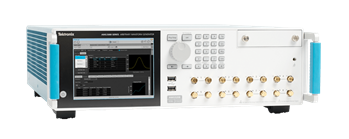

圖 2：AWG5200 - 2 至 8 個通道，采樣率高達 10 G次每秒
圖 3：AWG70000 - 1 或 2 個通道，采樣率高達 50 G次每秒
總之，具有高采樣率的泰克 AWG（圖 2 和圖 3）是功能多樣且強大的儀器，可以提高脈沖激光實驗的質量和效率，為以前所未有的精度和靈活性創建和操作光脈沖提供了多種可能性。
