據悉，在利用先進的高功率激光器加工工業材料的過程中，光束整形光學技術是一項關鍵技術。
在利用先進的高功率激光器加工工業材料的過程中，光束整形光學技術是一項關鍵技術。非球面或衍射光束整形器將單模（TEM00）激光束的高斯光強分布轉換為平頂光束。雖然非球面光束整形器可以制作圓形平頂，但衍射光束整形器可以在輸出光束形狀上實現很大的靈活性。光束整形通常與掃描光學系統相結合，掃描光學系統由振鏡和f-θ透鏡組成。這些光束整形器用于脈沖或連續單模激光應用，即薄膜或塊體材料的燒蝕、切割、鉆孔、劃線、退火等。本文介紹了實際應用中使用的光學系統的原理、設計概念和規格示例。
在激光材料加工的最新創新中，光學與激光振蕩器一樣發揮著重要作用。非球面透鏡和衍射光學元件（DOE）就是這種先進光學的典型例子。非球面像差校正已經成為獲得激光束衍射極限光斑尺寸的標準方法。平頂光束產生是非球面光學和差分光學的高級應用。這些光學元件將高斯光束轉換為圓形、矩形或其他各種形狀的均勻強度分布。這種光學功能也被稱為光束整形，這意味著在更廣泛的意義上，強度分布的產生和控制，包括向非均勻光束而非平頂光束的轉換，或從非高斯光束的轉換。用于這些目的的光學元件是“光束整形器”。
用光束整形器生成平頂光束

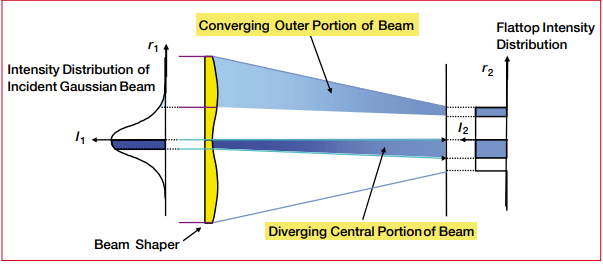

光束整形有幾種光學技術。單模激光器最常用的一種是“幾何光束重映射”，其中光束整形器的功能是通過局部發散或會聚入射高斯光束的光束部分來重塑輸出光束輪廓。如圖1所示，具有較高強度的中心部分發散，而較低強度的外部部分會聚。基于這種想法，光束被分割成更小的部分，并在焦平面上無縫地重新映射，以使輸出強度更平坦。非常重要的是，在光束整形器和焦平面之間沒有光束部分（或部分）相互交叉，這意味著它們永遠不會疊加在焦平面上。
圖1光強分布的重映射原理。
非球面光束整形器可以在沒有任何衍射損失的情況下產生圓形平頂。衍射光束整形器比非球面光束整形器能產生各種各樣的光束形狀。然而，由于衍射損耗，衍射效率通常為80%至95%。圖2顯示了一個非球面光束整形器的示例，該整形器從直徑為10 mm 1/e2的單模綠光激光器中產生一個直徑為65μm 1/e2的小平頂光斑，其中心長度為200mm。通過光線跟蹤優化整形器的旋轉對稱非球面，以滿足這些要求。圖1中的重映射原理表明，輸入光束的大小、輪廓或偏心的任何變化都不再保持輸出光束均勻分布的平衡。當輸入光束尺寸的規格發生變化時，應相應地再次優化和修改非球面設計。圖3顯示了用于單模綠光激光器的衍射光束整形器（一種DOS）的兩個示例，其分別產生1.0 mm×0.5 mm矩形和4 mm長的線性平頂光束。矩形梁在水平軸和垂直軸上具有平頂輪廓。在這種情況下，線光束在短軸上具有0.1毫米1/e2寬度的高斯強度分布。
圖2單元件非球面光束整形器。
圖3衍射光束整形器(DOE)。
衍射整形器的表面有一個表面浮雕微結構，由多層橫截面和馬賽克狀的復雜橫向圖案組成。這種結構相當于元件的相位分布，它調制入射光束的波前，以重新映射光束和非球面整形器的強度分布。為了提高平頂?shù)木鶆蛐裕瑴p少平頂光斑周圍的衍射損耗和噪聲強度，使用迭代算法優化相位分布。
如圖2所示，光束在傳播過程中改變其強度分布，并且在光束整形器的焦點（Z=0）處具有平頂分布。在焦點（Z<0）之前，光束更大，頂部輪廓更圓。聚焦（Z>0）后，光束變小，形成更環形的光斑。光束的進一步傳播使環形光斑變小，最終集中到中心光斑，在光束傳播過程中，中心光斑的峰值強度最大。需要注意的是，這些強度變化出現在所有光束映射型光束整形器中，包括非球面和衍射面，因?yàn)楸M管有平頂產生的作用，但由非球面或衍射面引起的波前調制對應于各種波前誤差(像差)。

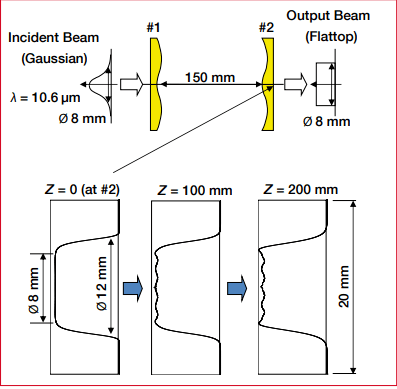

為了減少光束傳輸過程中平頂輪廓的退化，平頂光束的波前誤差應通過光束整形器的第二個元件進行校正。圖4顯示了輸出“準直”（平波前）平頂光束的兩元件型光束整形器的示例。在該圖中，第一個非球面元件（#1）在焦點位置將CO2激光器的高斯光束轉換為平頂光束。放置在焦點位置的第二個元件（#2）通過平展波前（校正像差）來準直平頂光束。因此，如圖4所示，準直平頂光束可以以較小的強度變化傳播很長的距離。
圖4雙單元非球面光束整形器。
光束整形掃描
使用X-Y振鏡和f-θ透鏡進行光束掃描在廣泛的工業應用中變得越來越重要，如電子或其他工業中的激光鉆孔、焊接、劃線、標記和退火。波束成形通常與波束掃描系統相結合，如圖5所示。上述雙元件光束整形器可用于在光學掩模上照射準直平頂光束。光束整形器前面的變焦擴展器可以輕松調整輸入光束的直徑和發散度。輸出光束被掩模切斷，然后由遠心f-θ透鏡在工件上成像，其尺寸在預定放大率下減小。遠心f-θ透鏡的設計具有像側遠心，即每束光束幾乎垂直于整個掃描場照射工作表面。盡管非遠心透鏡通常具有更大的掃描場，但這種類型的透鏡是首選的高性能精密加工透鏡之一。由于整形器的輸出光束是平頂?shù)模赃m應掩模的孔徑形狀，因此減少了激光束的截止損耗，并相應地提高了能量利用效率。在另一方面，具有平坦強度的圖像光斑可以減少工件損傷。因?yàn)楦咚狗植嫉闹行姆逯祻?qiáng)度有時會在刻劃薄膜層時損壞工作基板。
圖5帶光束整形的掩模成像光束掃描系統。

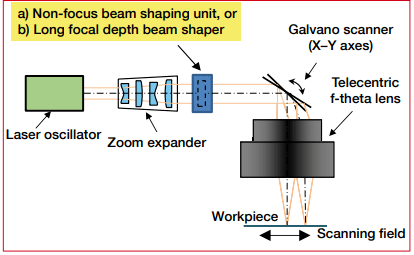

圖6帶光束整形的無掩模光束掃描系統。
當需要工件上成像點的形狀精度或邊緣銳度時，上述掩模成像型光束掃描最合適。然而，光學系統變得更加復雜，如果需要較小的光斑尺寸，它的放大率非常小，以至于掩模和工件之間有很長的距離。因此，機器占地面積必須很大。無掩模（聚焦型）掃描系統可以與光束整形一起使用，而不是掩模成像。圖6示出了無掩模光學配置的示例，其比掩模成像配置更簡單和更短。在這種情況下，我們可以應用非聚焦光束整形單元，或長焦深光束整形器。前者類似于上述波束重映射類型，其可以生成圖前者類似于上述的映射類型，可以生成圖2、圖3、圖7a-d所示中所示的各種波束形狀。后者具有較長的聚焦深度，這意味著強度剖面的變化小于重映射類型。無論是前者還是后者，光束整形器本身都沒有任何焦點。無論選擇哪種類型的光束整形，整形器的輸出光束都不是收斂的，也不是平頂?shù)摹Ｖ钡焦馐趂-θ透鏡后會聚，一個成形的光斑才準確地出現在透鏡的焦平面上。光束整形器和f-θ透鏡之間的距離是可變的。
圖7從a) - d)幾何光束映射整形器或e) - h)長焦深光束整形器輸出光束的測量強度分布圖示例。
長焦深光束整形器是一種衍射光學器件，其工作方式與幾何光束重映射光學器件不同。它將輸入光束分為+1階（略微收斂）和-1階（略微雙聚）光束。兩個相反或相反的光束仍在同一光軸上，由f-θ透鏡會聚并疊加在焦點上。由于兩個相干光束之間的光干涉，在那里出現了平頂光強分布。光斑形狀原則上是圓形或方形（圖7e–g），但當增加入射光束尺寸時，平頂光束會變?yōu)榄h(huán)形光束（圖7h）。雖然邊緣輪廓的輪廓不像光束重映射得到的輪廓那么銳利，但可以實現更小的光斑尺寸和更長的聚焦深度。
光斑大約是衍射極限的1.5倍，這很難通過重新映射獲得。長焦距是光束整形器的一個顯著特點。如圖8所示，光束傳播期間的強度變化小于圖2所示的重映射整形器的強度變化。隨著離焦，具有均勻強度的頂部區域慢慢消失，峰值強度逐漸增加，在這種情況下，在±1.6 mm離焦位置，峰值強度高達平頂?shù)?.7倍。這意味著聚焦深度是衍射受限光束瑞利長度的1.5倍以上。
圖8 532 nm單模激光長焦深光束整形器的強度變化。
應該注意的是，光束整形器對輸入光束特性的變化非常敏感。入射光束的條件直接影響平頂光強分布，因?yàn)楣馐蔚脑O(shè)計原則基本上是入射光強分布的重新映射，如圖1所示。一旦入射光束偏離所需的位置、大小或高斯強度分布，平頂光束的均勻性就會降低。因此，注意激光模式質量（M2）和光束參數的調整至關重要。還應檢查在光束傳輸過程中是否出現光束漸暈或光學表面變形。對于光束整形，凈孔徑必須是1/e2光束直徑的兩倍。
結論
對于寬波長范圍的激光器，可以實現高斯光束到平頂光束的轉換。幾何光束重映射方法通過使用非球面或衍射光束整形器實現平頂光束的各種光束形狀。掩模成像光束掃描與二元光束整形器相結合，輸出一束平行平頂光束照射孔徑掩模。在更緊湊的無掩模光束掃描系統的情況下，可以添加非聚焦光束整形單元或長焦深光束整形器，以輕松地將高斯光斑轉換為平坦光斑。這些光束整形和掃描技術可廣泛應用于激光材料加工領域，有望為未來技術的發展做出貢獻。
來源：Laser Technik Journal - 2015 - Fuse - Beam Shaping for Advanced Laser Materials Processing，DOI: 10.1002/latj.201500011
