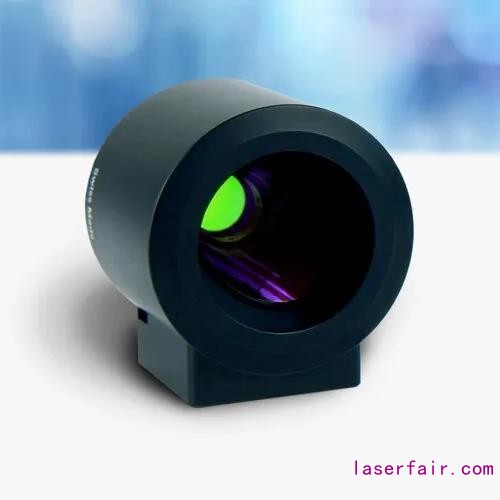

EL-10-42-OF
將Optotune的可調焦液態鏡頭EL-10-42-OF用于激光加工，具以下優勢： |
| ?外形緊湊：47 x 42 x 41 mm，重量輕 |
| ?大z軸范圍、大掃描場 |
| ?精確快速的z軸控制 |
| ?2.5D和真實3D激光處理 |
| ?恒定和小光斑尺寸 |
| ?靈活性和可擴展性 |
Optotune的聚焦可調透鏡具有光學反饋，是激光加工系統中快速z軸光斑控制的理想選擇，允許在各種復雜的三維幾何圖形上操作，以滿足最高要求。EL-10-42-OF適用于532nm和1064nm的ns或ps脈沖激光器。與LP自動對焦傳感器和雙軸音圈反射鏡（VCM）相結合，它是低-中功率應用的理想選擇，例如激光打標、表面清潔、焊接、結構或添加劑制造，這些應用要求在緊湊的外形尺寸下實現大撓度。為了方便快速地集成到您的生產過程中，Optotune激光加工產品可以很容易地直接安裝在生產線上或機械手臂上。

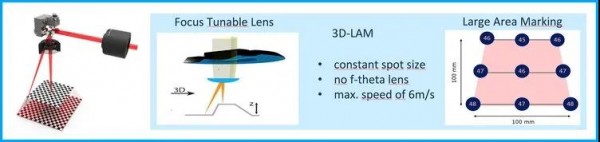

真實3D激光加工
當集成無f-theta透鏡的EL-10-42-OF時，附加的固定光學元件與可調諧透鏡結合使用，將激光束聚焦到加工表面上。然后，EL-10-42-OF控制z軸以進行場平坦化以及z軸，從而提供真正的三維處理。這種結構的優點是掃描場更大，光學質量（光斑尺寸更?。┍瓤杀鹊?D系統好。以下兩種參考設計的最大工作距離相似，比較顯示無f-theta透鏡時掃描量更大。

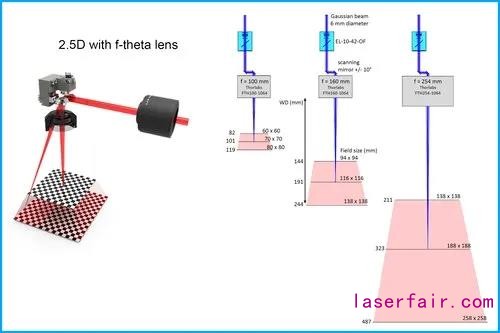

2.5D激光加工
由于緊湊的外形，EL-10-42-OF結合標準f-theta鏡頭提供了大z范圍，可靈活調整工作距離。例如，使用f=160毫米f-theta鏡頭，z范圍達到100毫米，如下圖所示。由于場平坦化是通過f-theta透鏡實現的，因此EL-10-42-of的集成是一個快速、簡單的過程。通過來自控制器卡的模擬信號，EL-E-OF-A驅動電子板精確地沿著z軸控制EL-10-42-OF，允許在z軸的大變化之間高速跳躍。
