隨著經濟的不斷發展，各種建筑拔地而起。工業廠房、大型廣場、停車場、房地產、碼頭等大面積場地的建設需求也越來越多。這類場地大多是使用混凝土現場澆筑地基，然后再覆蓋地磚或地坪漆，因此對基礎層的平整度也提出了更高的要求。
傳統施工方式

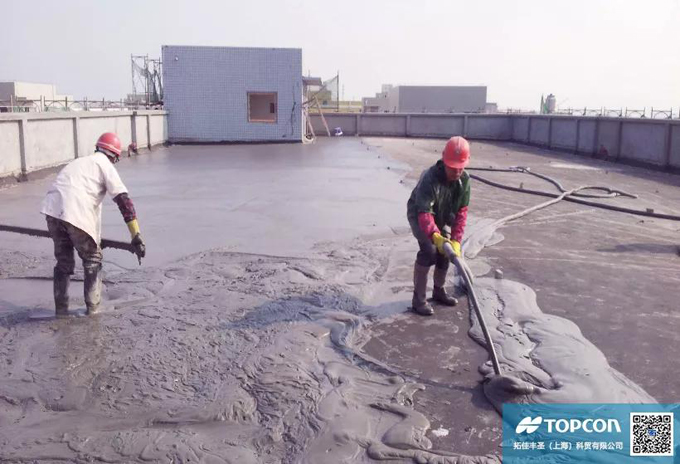

普通的混凝土地坪施工方法是人工找平，然后使用抹光機抹光。這種方式需要大量的人工，施工過程質量不受控制，需要人工多次修正，反復測量調整正在施工的地面，且效率不高。

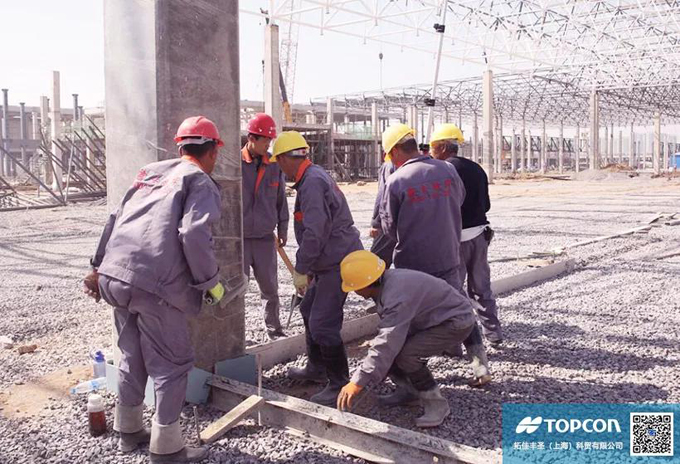

如下圖所示，大面積混凝土地坪施工需要提前使用大量木板或金屬板組成側模板，并通過水準儀測量側模板高度，以控制鋪設后的混凝土高度。由于需要使用水準儀進行多點測量，側模板鋪設完畢后還要復測以保證精度。因此該過程容易產生人為誤差。另外側模板的支拆也需要大量人工。
側模板支拆需要大量人工
現在越來越多地坪施工都用到了混凝土激光整平機，在保證地坪施工精度的同時，節省人工、顯著提高作業效率。
Topcon智能化施工方式
Topcon混凝土激光整平系統
Topcon激光整平系統和相關激光產品在混凝土激光整平機行業得到了廣泛應用。

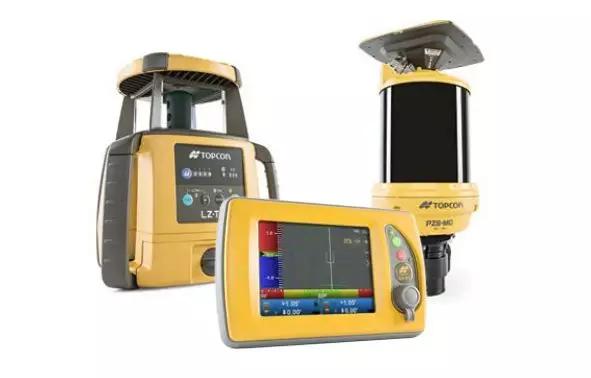

Topcon混凝土激光整平系統的構成

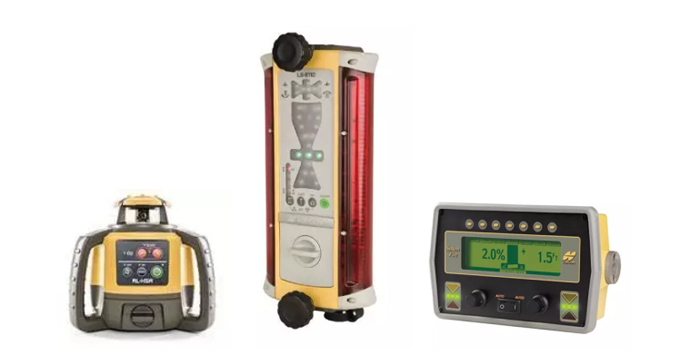

該系統主要由激光發射器、激光接收器、控制盒、線纜等配件組成。

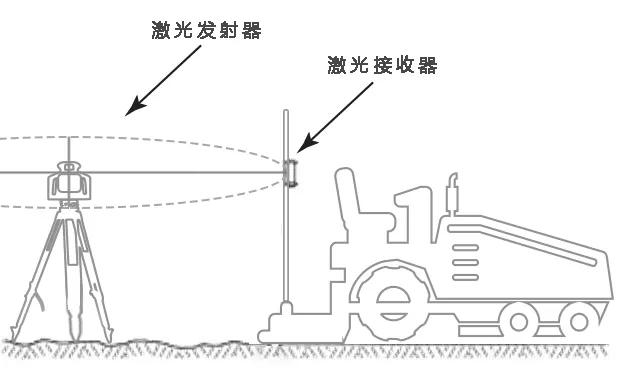

作業原理
在施工現場預先架設Topcon激光發射器，提供作業高程參考面

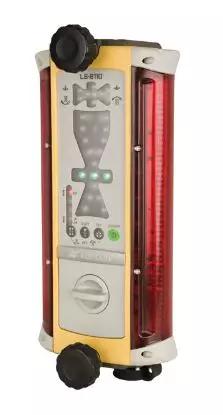

利用固定在激光整平機上的Topcon接收器LS-B110接收激光高程位置信號
將實時高程位置信號傳輸給控制器
控制器自動控制整平機的電動推桿或液壓系統，確保接收器的高程與參考面持平
整平機機械裝置實現按照設定的高度攤鋪

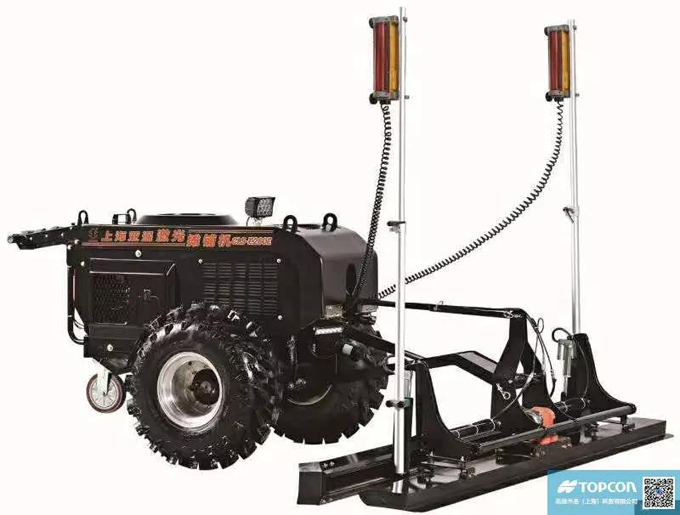

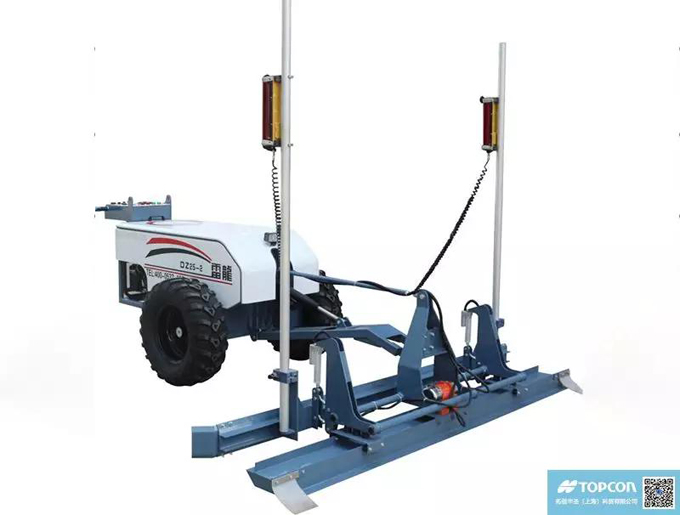

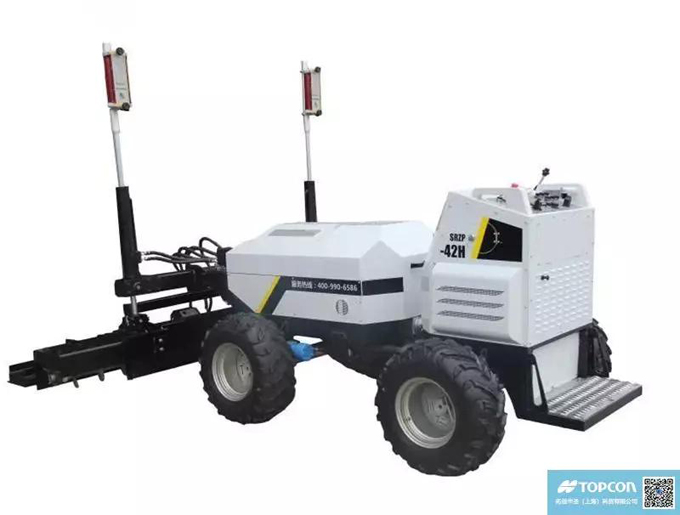

安裝有Topcon激光整平系統的混凝土激光整平機

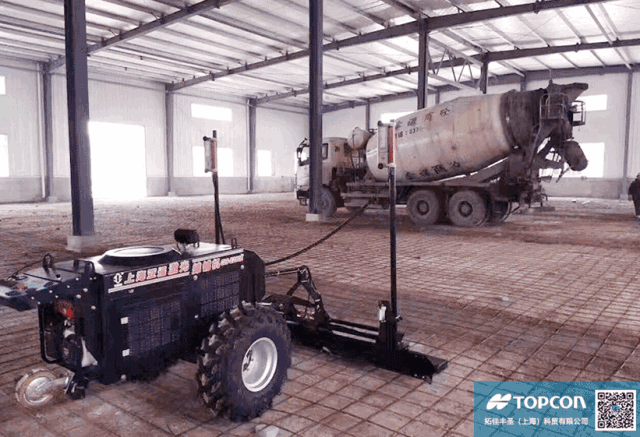

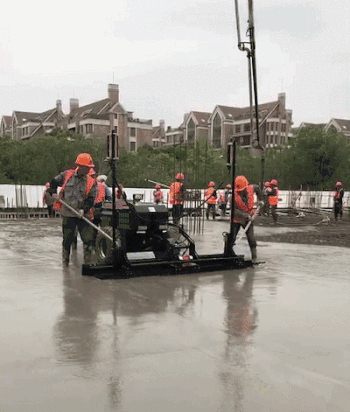

正在作業的激光整平機
項目案例1
Topcon用戶反饋使用激光整平系統的優勢
施工質量高——通過激光控制地平精度，地坪標高可達毫米級，地面平整度和水平度是傳統手工整平作業的三倍以上。
施工速度快——作業效率提高100-300%（每小時可完成150-300㎡鋪筑工作，平均每天完成1000-2500㎡），特別適合工期緊、鋪筑面積大、質量要求高的工程項目。
地面整體性好——大面積整體鋪筑避免混凝土分層澆筑帶來的空鼓問題，減少大量施工縫，并保證地面標高一致。
后期維護費用減少——更少的施工縫、更精確一致的標高，可大大減少后期維護費用。
項目案例2
通過以上應用可以看出，Topcon激光整平系統的應用能夠提高工程質量、減少返工、節省人工提高作業效率，同時顯著降低一線工作人員的勞動強度，為混凝土地坪施工帶來更大的便利和經濟效益。
產品介紹
Topcon激光掃平儀是一種用于工程建筑行業的測量工具。儀器具有自動安平功能，頂部的旋轉激光可以提供精準的水平、傾斜甚至豎直參考面，測量和施工人員可以快速定位高程、放樣坡面。可以代替常規水準儀的部分功能。
除了混凝土地坪外，Topcon激光掃平儀在建筑施工、設備安裝、造船、裝修、園林綠化、運動場等行業都有廣泛應用。

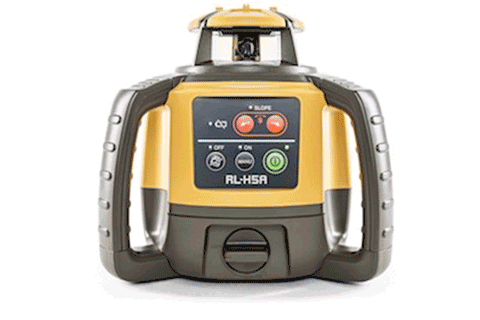

根據功能不同一般分為單坡和雙坡，常用型號有RL-H5A, RL-SV2S, RL-200等。
Topcon激光接收器用于接收激光掃平儀發射的激光，通過面板上的LED指示燈實時顯示當前激光位置，或?qū)⒏叱绦畔鬏斀o控制盒和其他第三方設備，進行自動化控制；通常安裝在激光整平機、平地鏟、推土機、平地機、挖掘機等機械設備上。常用型號有LS-B10, LS-B110, LS-B110AG等。
Topcon手持式激光接收器一般固定在塔尺或?qū)χ袟U上，與激光掃平儀配合使用，用于校準激光發射器、檢測目標位置的高度。通過顯示屏上的圖形和數字，實時顯示當前激光位置相對于零位線的偏差，精度可達毫米級。常用型號有LS-80L, LS-100D等。

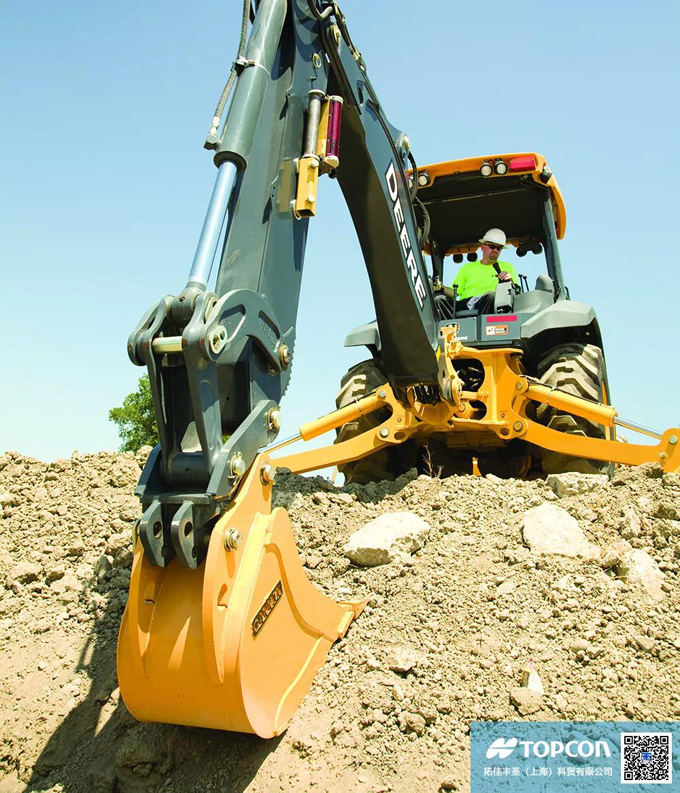

除了在混凝土激光整平機上的應用外， Topcon激光產品還有可以用于推土機、平地機、攤鋪機等機械控制方案。
Topcon不但擁有常規激光進行控制的方案外，還有多款使用超聲波、域激光、GNSS等3D機械控制方案，期待您的關注！
想要了解更多產品相關內容，可聯系Topcon授權代理商
拓佳豐圣“STS”介紹：
拓佳豐圣（上海）科貿有限公司是美國拓普康定位系統公司在上海自貿區注冊成立的全資子公司,是上海自貿區正式掛牌后注冊的第一家外資獨資企業，也是拓普康集團在中國設立的唯一獨資企業。拓佳豐圣（上海）科貿有限公司負責管理美國拓普康旗下各產品線以及拓普康集團旗下索佳品牌各產品線和拓普康品牌進口全站儀產品在中國的市場營銷、渠道分銷和新業務拓展。
產品主要包括以下部分：
測量：產品主要包括GNSS測量設備、全站儀、數字水準儀光學設備、參考站網絡設備及VRS軟件、OEM板卡及接收機、移動測量車（MMS）、海量數據采集（天狼星固定翼無人機、獵鷹8多旋翼無人機及三維激光掃描儀）。
建筑：產品主要包括筑路機械的自動化控制和定位設備，包括推土機、挖掘機、平地機、攤鋪機、銑刨機等重型機械的2D和3D控制產品及覆蓋整個施工過程的軟件系統。
精準農業：美國拓普康集團在此領域擁有3個品牌，其中Topcon品牌產品主要包括System150自動駕駛系統、農業激光平地系統、CropSpec氮含量檢測系統、YieldTrakk產量監控系統、System350全面精準農業解決方案、水資源管理系統(GPS平地)；
NORAC品牌的噴桿高度控制系統；
Digi-Star品牌產品包括：配料稱重系統、計重加料系統、飼料干濕度檢測、車載稱重系統等。
