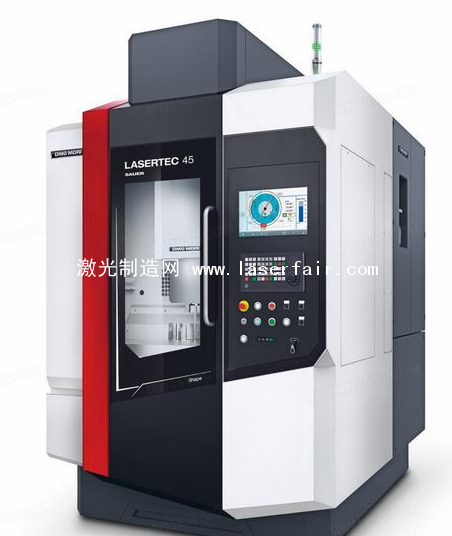

DMG MORI的最新LASERTEC 45 Shape是LASERTEC 40的升級版，并將在JIMTOF2014展會上展出。作為該系列的最新機型，該機擁有大量代表未來發展的創新特性：卓越的通用性；全新操作方式，更大工作臺，更大行程和更大工件重量，全面超越上一代機型。LASERTEC 45 Shape能加工注塑模、擠壓模的表面紋理、精細輪廓和細微型腔，以及刻字和雕刻，它擁有無與倫比的品質，最高加工可靠性和重復精度-當然也沒有刀具磨損。
然而，重復精度和無磨損加工僅僅是激光燒蝕加工優點中的兩項。直接加工工件，而不需要另外制造電極，因此能大幅縮短時間，尤其是在細微空腔零件加工時。直接導入CAD文件也能快速和經濟地生產單件小批量零件，且無任何刀具費用。這些特性的優點在許多不同目標市場上發揮著決定性作用。例如，注塑模或沖壓模的微型模具或復雜紋理雕刻的高效加工。
為擴展LASERTEC 45 Shape應用范圍，該機將激光加工先進技術與DMG MORI成熟可靠的機床制造結合在一起。因此該機不僅通用性強，而且是復雜注塑模或擠壓模生產的高效工具。該機亮點是精密光學器件-它包括具有最先進掃描光學技術的激光頭和CCD攝像頭-及5軸技術。根據加工方式和加工材質，立壁角度可減小到僅5°。選配的成熟可靠的S光學器件的平行輪廓精加工能力使工件表面質量得到進一步改善。
根據激光源和材料，實際激光燒蝕的作用區在0.3至10 μm厚度范圍之間的水平層。激光加工的突出優點是可加工的材料范圍廣：硬質合金、工具鋼、銅、鋁和鈦以及石墨、PCD、CBN和陶瓷的加工。貴金屬，例如金、銀和銅同樣可以。
LASERTEC 45 Shape機床結構還提供高精度和多樣化的加工能力；集DMG MORI全部經驗于一身。高剛性和減振鑄鐵床身確保了高精度，同時具有高度集成的NC回轉擺動工作臺，為5軸聯動激光加工提供充分可能。可加工最大重量達100 kg和尺寸ø 300 x 200 mm的工件，其A軸擺動范圍在-100°至+120°之間。LASERTEC 45 Shape也有3軸版。其固定工作臺尺寸為840 x 420 mm和承重能力為400 kg。與上一代機型相比，DMG MORI將加工區擴大了80%，而未增加占地面積-仍然不足4 m2-同時新機型的動態性能提高三倍：60 m/min的快移速度確立了新標桿。
LASERTEC 45 Shape的緊湊和隱性設計為用戶提供更好加工區接近性能和更好的人機友好性。全新數控系統界面同樣如此。DMG MORI采用更易操作的15”觸控顯示器，西門子840D solutionline數控系統。它提供簡單和面向車間的編程能力。
亮點
·5軸高精度激光加工技術，最大工件ø 300 mm和占地面積*不足4 m2
·相同占地面積，加工區增加80%和動態性能提高三倍達到60 m/min的快移速度（相比LASERTEC 40）
·可進行5軸激光加工，配轉矩電機（選配）的回轉擺動軸
·全新數控系統，15”觸控顯示器：可用數控系統直接編程
*無外部設備的機床布局
