近幾年，隨著技術的不斷升級，塑料的激光焊接在未來增長的趨勢逐步顯現。前些年，激光有些技術沒有突破，而且激光器價格比較高，相比傳統焊接，一次性投入較大，可能不是很快產生效益。但是現在激光的經濟優勢就凸顯出來了，塑料的激光焊接，它可以降低設計人員對產品的設計難度。
目前，很多的產品(包括汽車半導體行業、醫藥食品行業等)都對加工精度、美學外觀的要求非常高，就促使激光焊接成為這些產品生產的必要工藝，促進了激光焊接技術的進一步發展。
塑料激光焊接的相容性、融合溫度、匹配性越接近，它的效果就越好。塑料激光焊接應用方式和金屬焊接不太一樣，包含順序型周線焊接、準同步焊接、同步焊接以及照射掩膜焊接，下面奧萊光電對這幾種焊接方式做簡單介紹。
1.輪廓焊接
激光沿著塑料焊接層的輪廓線移動并使其熔化，將塑料層逐漸粘結在一起;或者將被夾層沿著固定的激光束移動達到焊接的目的。
在實際應用中，輪廓焊接對于注塑工件的質量要求較高，特別是油氣分離器等有復雜焊線的應用。輪廓焊接在塑料激光焊接的過程中能實現焊接線的一定的熔深，但這個熔深很小且不可控，這就要求注塑件的變形不能太大。
2.同步焊接
來自多個二極管激光器的激光束，通過光學元件將激光束整形，激光束被引導到沿著焊接層的輪廓線上，同時在焊縫處產生熱量，從而使整個輪廓線同時熔化并粘結在一起。
同步焊接主要應用在汽車車燈、醫療行業。同步焊接是多光束，經過光學整形呈現焊接軌跡的光斑，它的特性是減小內應力。因為要求比較高，整個價格也比較高，所以在醫療方面應用非常廣泛。
3.掃描焊接

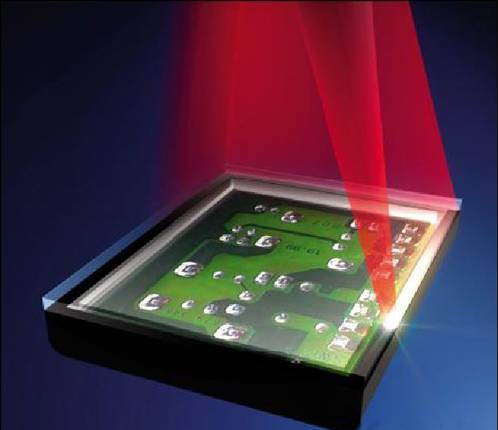

激光掃描焊接圖示
掃描焊接又稱準同步焊接，掃描焊接技術綜合了上述順序型周線焊和同步焊接兩種焊接技術。利用反射鏡產生高速激光束10 米/秒的速度，沿著待焊接的部位移動，使得整個焊接處逐漸發熱并熔合在一起。
準同步焊接應用最廣泛，在汽車汽車配件行業，它是通過里面XY高頻的振鏡，它的核心就是對兩種材料塑料焊接塌陷的控制。輪廓焊接會產生較大的內應力，這個內應力就會影響到物體的密封性。而準同步是高速的一種掃描方式，而且配合現在控制，所以它能夠有效地消除內應力。
4.滾壓焊接

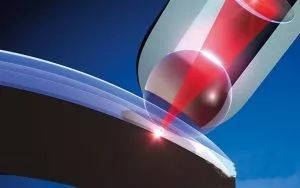

激光滾壓焊接圖示
滾壓焊接是一種創新性的激光塑料焊接工藝，它有多種不同的形式。主要的滾壓焊接形式有兩種：
第一種是Globo滾珠焊接，激光鏡頭端部有一個氣墊式玻璃球，這個玻璃球同時起到聚焦激光以及夾緊塑料件的作用。在焊接過程中，Globo鏡頭由運動平臺帶動沿著焊接線滾動完成焊接，整個過程就猶如圓珠筆寫字一樣簡單。Globo焊接過程無需復雜的上夾具，只需要制作一個底模支撐產品即可。Globo滾珠焊接工藝還有一個變種Roller滾筒焊接工藝，區別在于將鏡頭端部的玻璃球改成圓柱狀玻璃桶以得到較寬的激光線段，Roller滾筒焊接適宜于較寬的焊接的焊接。
第二種是TwinWeld焊接工藝，這種塑料激光焊接工藝在鏡頭的端部加裝了一個金屬壓輪，在焊接過程中，壓輪壓住焊接線邊緣進行焊接。這種塑料激光焊接工藝的優點在于金屬壓輪不會產生磨損，有利于規模化生產。但是壓輪的壓力作用于焊接線邊緣，容易產生力矩，形成各種焊接缺陷。同時由于鏡頭結構相對較復雜，為焊接編程造成一定的困難。
5.照射掩膜焊接

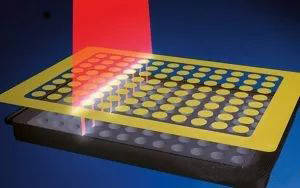

激光照射掩膜焊接圖示
激光束通過模板進行定位，熔化并粘結塑料，模板只暴露出下面塑料層上面積一個很小的精確的焊接部位，激光束僅對制品上沒有被掩膜遮住的部分加熱。使用這種技術可以實現低至10微米的高精度焊接。
借助掩模焊接原理可精確穩固地焊接微流控部件。通道幾何形狀會保持原樣，避免熔化物流入僅 200 μm 的狹窄通道中。
奧萊光電激光塑料焊接系統主要優勢：

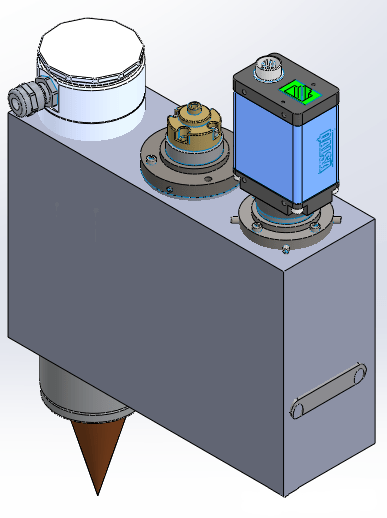

激光塑料焊接系統圖示
1)利用高能量密度的激光熱源，實現塑料接合面溫度的最佳化，以保證塑料激光焊接過程的高速度和高精度化。
2)通過激光束形狀和尺寸的變化，可以將熱影響區和接合區域控制到很小的程度。焊接區域的外表面看不到焊接形成的痕跡，也看不到由焊接所形成的損傷。
3)焊接前將零部件組裝好，焊接過程非常容易。
4)對零部件的形狀和尺寸沒有限制，使零部件的設計自由度有一個飛躍性的提高。
5)焊接過程中沒有震動，對于電子元件、醫療器械等震動敏感的零部件來說是非常有利的。
6)非接觸加工(連接的零部件和熱源沒有物理性的接觸)，容易維持醫療及食品器械等的衛生安全。
7)激光光束傳送自由度高，容易實現自動化。
8)不會產生有毒的煙霧等，焊接現場安全可靠。
