3．3工控機與變頻器通訊協議
臺達vfd-b系列變頻器使用modbus networks通訊協議。而modbus可使用ascⅱ或rtu兩種資料編碼。ascⅱ編碼是將所要傳送的資料先轉換成相對的ascⅱ碼后再傳送，而rtu則是把資料直接傳送，不再經過轉換。下面以ascⅱ模式為例，說明工控機和變頻器的主要通信協議如下。
通訊功能碼有：
03h：讀出寄存器內容
06h：寫入一筆資料至寄存器
08h：回路偵測
10h：寫入多筆資料至寄存器
由于臺達變頻器運行頻率的單位是0.01hz，當需要的運行頻率是20hz時，應寫入數值2000，轉換為十六進制是7d0h。頻率命令寫到內部設定參數2001h寄存器。
例如：對通訊地址01h，寫入2000（7d0h）至變頻器內部設定參數2001h寄存器，格式見表3。
在測試現場需要時刻觀察變頻器的輸出電流，判斷試驗機有無異常狀況。監視變頻器內部參數2104h寄存器可觀察變頻器的輸出電流。

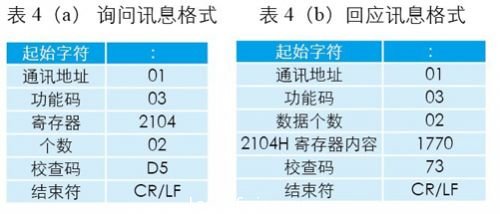

例如：對通訊地址01h，讀出2104h寄存器的資料內容，格式見表4。
ascⅱ模式的檢查碼由通訊地址開始到數據內容結束加起來的值，然后取2的補碼。
以表3詢問訊息為例檢查碼為：
01h+06h+20h+01h+07h+d0h=ffh，然后取2的補碼=01h。
4 通訊系統軟件設計
labview語言是美國ni公司為適應計算機和軟件技術的發展、加快儀器的開發和完善其功能而推出的。它使用圖形化編程語言編程，執行程序的順序是由數據流決定的，而不是傳統文本語言的按命令行順序連續執行。labview語言具有界面友好、易學易懂、開發周期短等優點，廣泛應用于儀器控制、數據采集、數據分析和數據顯示等領域。
在labview中進行串口通訊主要利用visa函數。包括visa configure serial port、visa write、visa read、visa close等vi。利用串口發送數據，讀取數據的程序如下：
第一步：初始化端口，設定端口號、波特率、數據位、停止位、奇偶校驗等。
第二步：利用visa write.vi發送數據。
第三步：如需從串口讀取數據，可利用visa read.vi讀取數據。
第四步：如串口不再使用，可利用visa close.vi關閉串口。
在labview 2009基本串行寫入和讀取程序框圖如圖5。
圖5labview 2009基本串行寫入和讀取程序框圖
5 結束語
本文的創新點在于利用labview實現工控機與變頻器通訊，通過工控機的串行端口來控制變頻器，可以方便、直觀地控制變頻器的運行，監視變頻器的運行狀態，設置變頻器的參數，實現變頻器的聯網及遠程控制。
