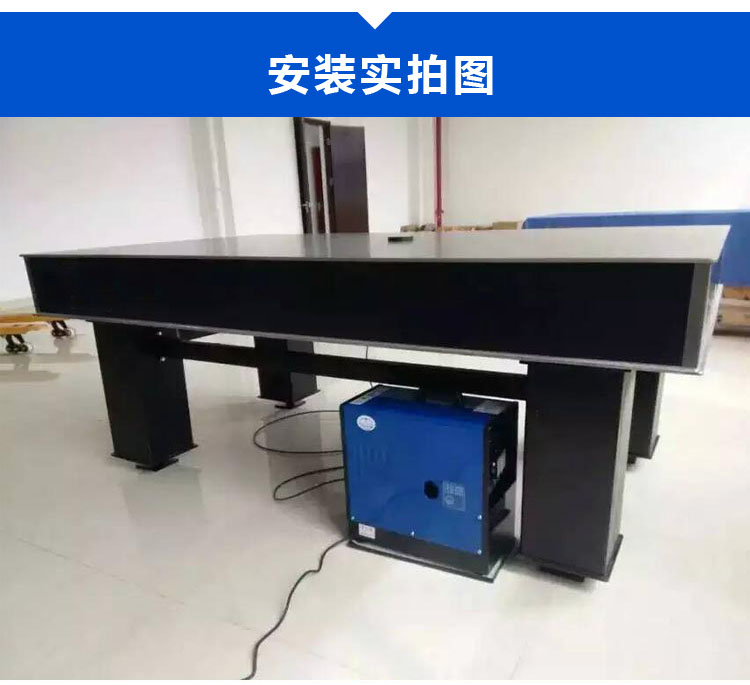

1；氣浮平臺規格型號 |
QXQF-15-10-08 |
|
2；外形尺寸 |
1500x1000x800 |
|
3；應用范圍 |
氣浮隔振光學平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中。 |
|
4；特點 |
采用半膜片式空氣彈簧，隔振性能好，固有頻率通常小于1.5Hz~3Hz,性價比非常高的科研級氣浮隔振光學平臺 |
|
5；自動平衡 |
自動充氣，自動平衡，響應時間短，平衡速度快 |
|
6；固有頻率 |
<1.5Hz~3Hz，同負載和實際使用情況相關 |
|
7；重復定位精度 |
±0.05mm |
|

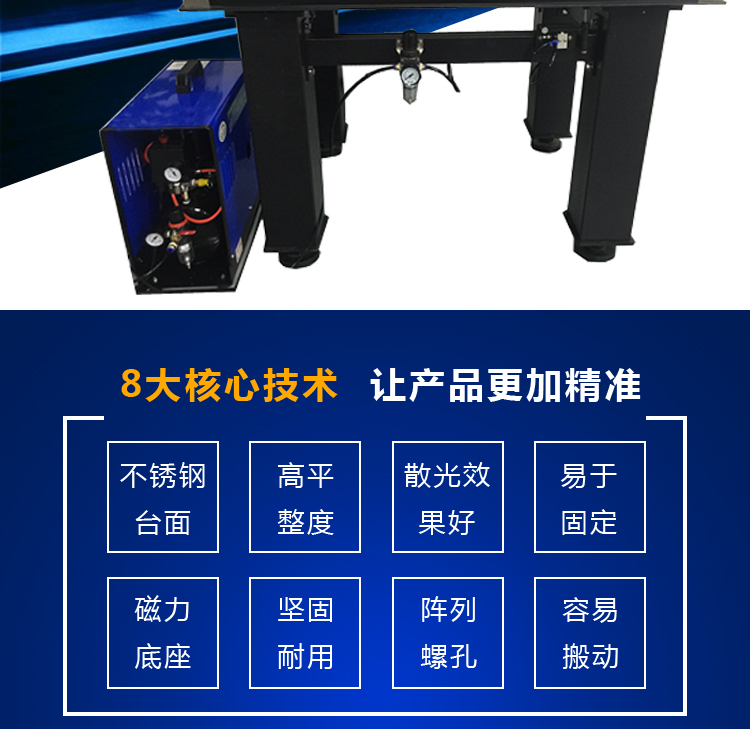

8；靜音氣泵 |
排氣量；20L/min 排氣壓力；0.7Mpa 電壓頻率；220v 50Hz運行噪聲；40db |
|
9;表面粗糙度 |
表面粗糙度為1.6μm |
|
10；臺面結構 |
三層夾心式蜂窩結構 |
|
11；上臺面 |
5~6mm430高導磁不銹鋼，表面做密迪紋亞光處理（避免臺面反光） |
|
12；臺面內部支撐 |
鋼制井字形蜂窩狀支撐結構，焊接工藝，強度高 |
|
13；下底面 |
4~6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
14；側板 |
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角 |
|
15；平面度 |
0.02~0.05mm\600mmX600,高于國外同類產品 |
|
16；臺面孔距/孔徑 |
孔距；25mmX25mm 孔徑；M6國標公制螺紋 |
|
17；臺面厚度/重量 |
200mm厚度臺面 臺面重量225公斤 |
|
18；氣浮支撐 |
半膜片式空氣彈簧，支撐腿內部還有二級氣室，進一步提升隔振性能，整體焊接式四或六支撐結構（3米為六支撐），具有更好的剛性和穩定性，支架帶上下兩套高度（水平）調整機構,臺面加支架總高度800mm，上下可調25mm。 |
|
19；平臺負載 |
450KG |
