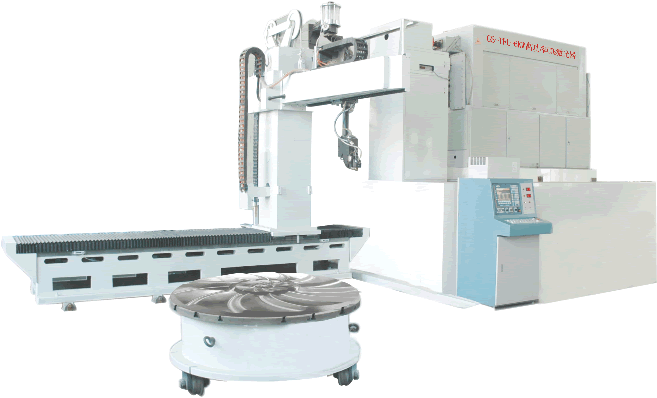

GS系列大型模具激光熱處理熔覆成套設備

行業運用樣品展示

產品描述：

大型模具熱處理新概念，全球首創大型模具激光熱處理成套系列設備

國內領先大功率激光器，進口五軸五聯動數控系統，自動化控制，高精度加工，專業解決大型模具熱處理加工難題。

設備構成 ：
6KW 橫流 CO 2 激光器
激光功率顯示儀
導光系統
數控激光加工機床
多功能控制臺
6 萬大卡水冷機組
斗型送粉器

設備用途：

對汽車?yán)臁⒎叀⑿捱叺饶＞哌M(jìn)行表面淬火；對各種模具在使用過程中出現的裂紋、劃傷、磨損、崩塌進行激光熔凝、合金化熔覆等表面強化工藝處理 . 。

設備特點：
1 、系統高度集成、抗干擾能力強，能滿足工業環境下設備長時間運行高穩定性、高可靠性、柔性化加工的要求；
2 、加工機床 X 、 Y 、 Z 軸運動件全部采用高精度進口件， Z 軸伺服電機配備抱閘，光頭兼有旋轉（± 180 o ）、擺動（± 90 o ）及準停等功能，便于工件加工；
3 、配置的五軸五聯動數控系統能實現法線跟蹤功能，保證了加工時光束與模具的表面保持垂直，并應用內置程序控制軟件對整套系統實現集中控制；
4 、針對模具尺寸大、容易局部磨損需要實現高精度修復的特點配備了全自動送粉裝置，激光熔覆后不需要后續熱處理，熔覆層光滑、平整，與模具本體冶金結合，熔覆后只需進行少量機械加工可以直接投入使用。

GS-TFL-6000 型 CO2 激光發生器：
額定輸出功率： 6KW( 多模 )
最大輸出功率：： 6.5KW( 多模 )
功率不穩定度： ≤± 3%
光束發散角： ≤ 3mrad( 多模全角 )
激光輸出鏡壽命： ≥ 1000hr
激光光電轉換效率： ≥ 15%

激光功率顯示、檢測儀：
通光口徑： ≤ 60mm
功率測量誤差： Δ P ≤ 10w
功率測量范圍： 0—7KW
測量響應時間： ≤ 0.5s
連續工作時間： ≥ 24h
適用激光范圍： λ： 9-11 μ m
顯示：數顯

五軸五聯動數控加工機床
X 、 Y 、 Z 軸行程：見規格表
X 、 Y 、 Z 軸定位精度： 0.05mm / 300mm
X 、 Y 、 Z 軸重復定位精度： 0.03mm
X 、 Y 、 Z 軸移動速度： 0 -10000mm
旋轉軸轉動范圍： ± 180°
擺轉軸擺動范圍： ± 60°
迴轉工作臺尺寸： Φ 1500mm
數控系統：另行商定

導光系統
外導光系統口徑： Φ 25 -60mm
熔覆及熱處理聚焦頭光斑直徑： ≤Φ 2 -5mm

多功能控制臺
多功能控制系統為集中總控制臺，既能集中控制激光器、外光路、冷水機組、數控機床、送粉器等部分的運轉，又能對各部分單獨控制，具有自動、手動切換功能。
多功能控制系統可對各種數據進行模數 - 數模轉換，對整套設備的光、電、機、氣、溫度、流量進行實時監視、激光加工軌跡顯示、故障診斷和報警、誤操作連鎖保護等功能，能進行各種加工工件的熱處理、熔覆工藝的編制并實現工藝程序全過程自動控制。

雙溫水冷機組
制冷量： 6 萬大卡
冷卻水溫度范圍： 6 -15 ℃ 任意可調
循環水溫度范圍： 10 -40 ℃ 任意可調
溫度控制誤差： ± 1 ℃
冷卻水流量： ≥ 200L / 小 min( 低溫 ) ≥ 80L / 小 min( 低溫 )
冷卻水調節方式：加熱 - 冷卻二位式控制
原裝進口全封閉壓縮機，不銹鋼水箱和不銹鋼水路系統

寬帶激光自動送粉器
送粉量： 5 -150g /min （數字顯示
出粉不均勻度： ≤ 2%
寬帶激光送粉： 10 -35mm 連續可調
粉斗裝載量： 10kg

規格

參數\項目	GS4226	GS3223	GS2116	GSK1210
激光輸出功率	6KW	6KW	6KW	6KW
工作臺面尺寸	4000 × 2200mm	3000 × 1700mm	2000 × 1300mm	1200 × 800mm
工作臺最大承重	12000kg	10000kg	3000kg	1500kg
龍門寬度	2500mm	2000mm	1600mm	1000mm
最大工件高度	1500mm	1500mm	1100mm	1100mm
X 軸行程	4200mm	3200mm	2160mm	1200mm
Y 軸行程	2600mm	2300mm	1600mm	1000mm
Z 軸行程	1200mm	1200mm	800mm	800mm
θ 軸旋轉軸范圍	360 °	360 °	360 °	360 °
φ 軸擺動范圍	-60 ° ＋ 60 °	-60 ° ＋ 60 °	-60 ° ＋ 60 °	-60 ° ＋ 60 °
直線軸進給速度	1 -5000mm /min	1 -5000mm /min	1 -5000mm /min	1 -5000mm /min
直線軸最大速度	10000 mm /min	10000 mm /min	10000 mm /min	10000 mm /min
系統占地面積
總電容量

特殊配件：

• 激光加工工藝軟件包

　激光熱處理及熔覆工藝數據軟件包

• 環保型空氣壓縮機

• 冷卻式干燥機

• 高精度電源穩壓系統

• 旋轉工作臺

• 日本發那克、德國西門子、西班牙發格數控系統及伺服單元、電機

• 激光熔覆修復模具的專用合金粉末

• 寬帶激光

• 自動送粉器

• 整體防護裝置

• 用戶自選顏色

• 激光工作氣體 He 、 N 2 、 CO 2

• 三色工作狀態指示燈
