TiC連續可調諧CW鈦寶石激光器
TiC連續可調諧CW鈦寶石激光器Ti:Sapphire CW系統調諧范圍寬，線寬窄。TiC.Ti:Sapphire鈦寶石連續激光器具有寬波長調諧范圍，是許多基礎研究領域工具，尤其是不同的光譜應用。波長調諧由雙折射Lyot濾波器執行，可以通過USB連接到PC的步進電機手動或電動控制?？梢赃x擇將兩個標準具放入諧振器中，以便將產生輻射線寬縮小到2GHz。
CW TiC可調諧鈦寶石連續激光器需要通過CW DPSS或Ar-Ion泵浦激光器在532 nm處泵浦。AVESTA提供不帶泵浦激光器的振蕩器，以及帶有泵功率從2 W到10 W的集成泵浦激光器的版本。
可選擇光纖耦合輸出。激光被引導成具有4μm芯徑的光纖。特殊光學方案允許自由空間和光纖輸出之間輕松切換。
產品特性：
700-1000 nm寬波長調諧范圍（帶一組光學系統）
> 1.8W@800 nm平均輸出功率
集成泵浦激光選項（2 W至10 W）
窄線寬（<2 GHz）的標準選項
自動波長調諧PC連接
可選內置光纖耦合器
內置光譜儀和功率計（可選）
典型應用：
生物成像
電信和半導體研究
其他基礎和應用研究
拉曼光譜
化學研究

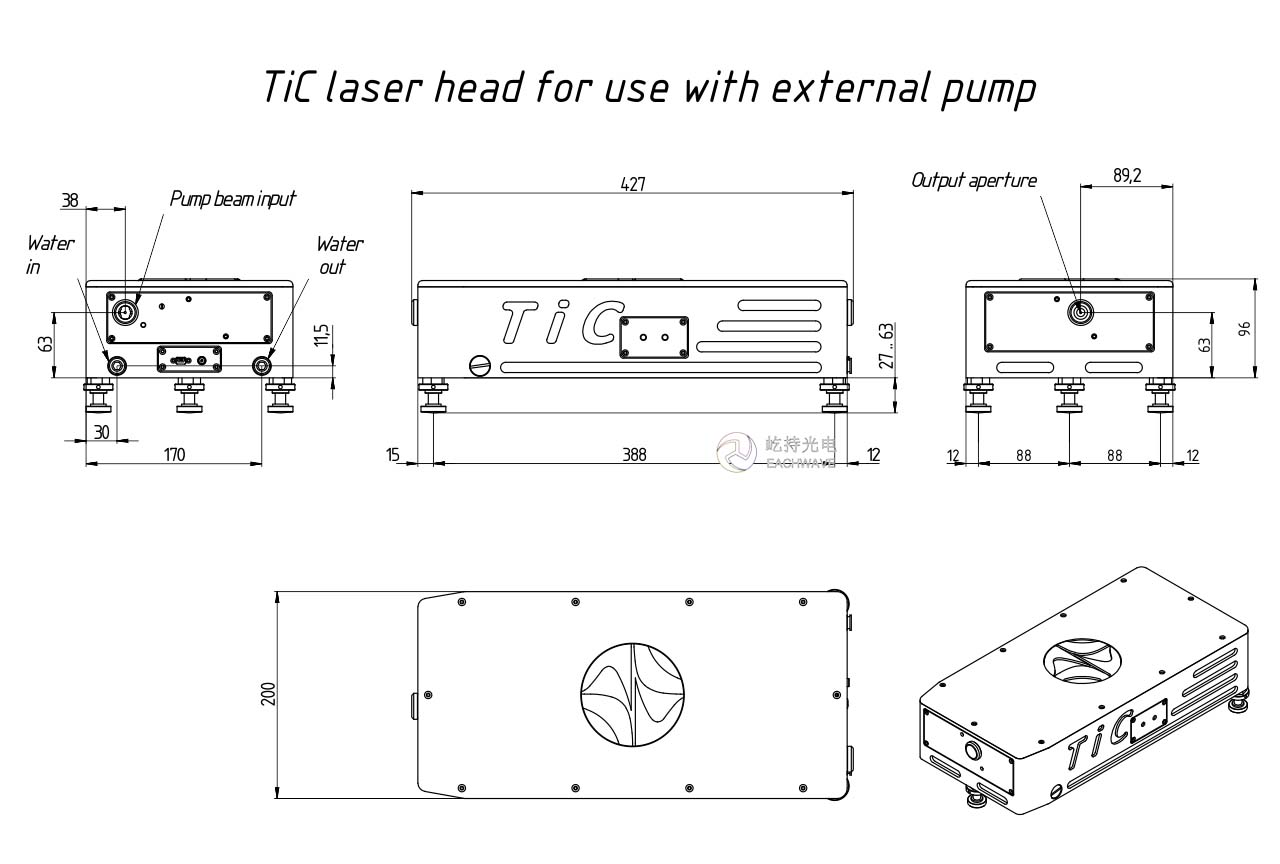

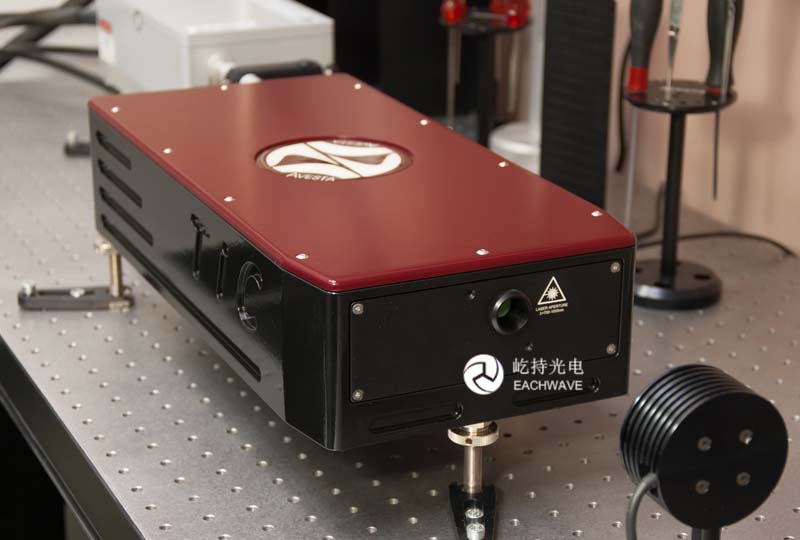

TiC激光器與外部DPSS泵激光器一起使用

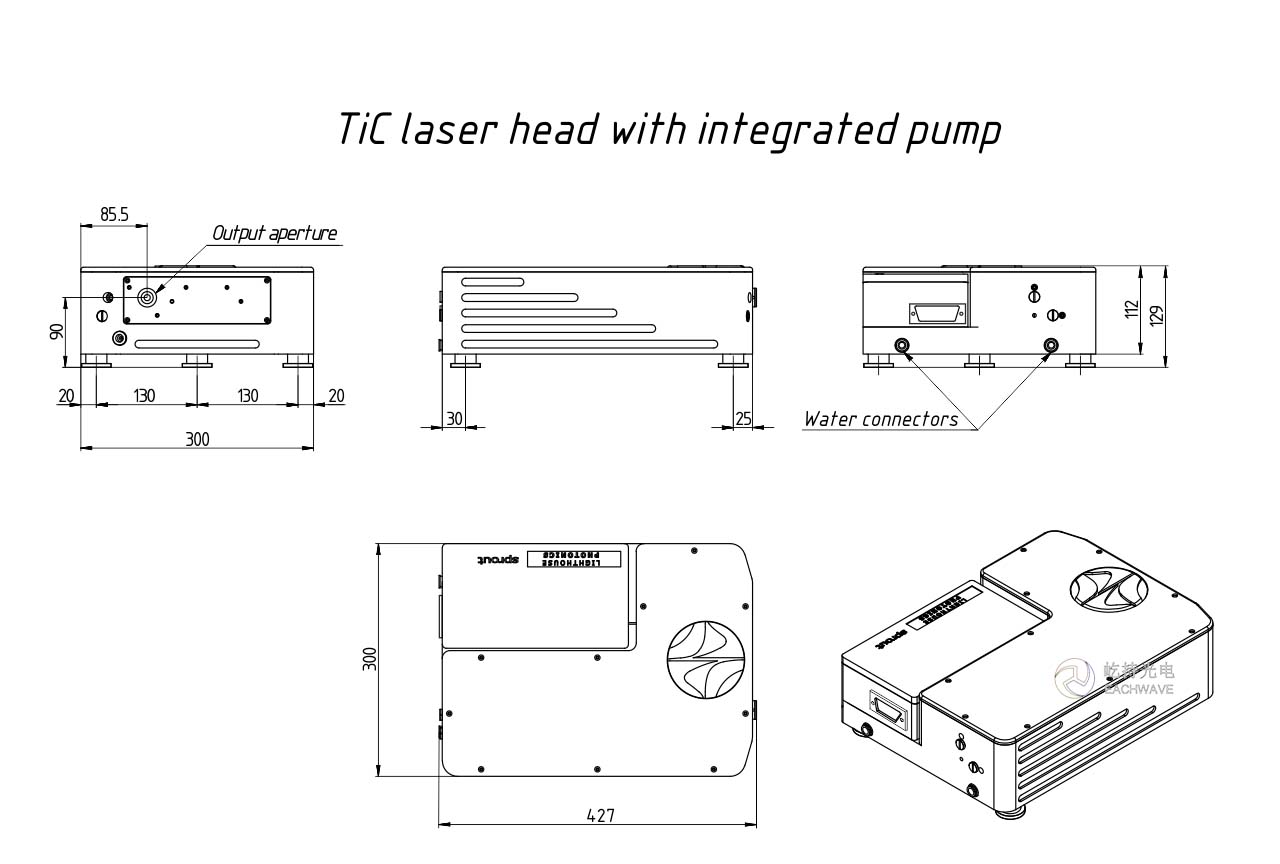

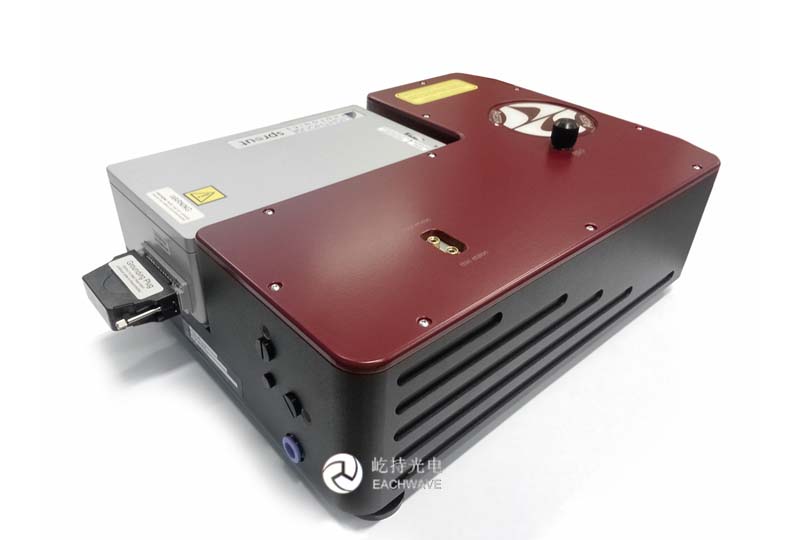

帶有集成泵浦激光器版本
TiC連續可調諧CW鈦寶石激光器規格：
| 標準型號和可用泵浦激光功率 | ||
| 泵浦激光功率 | TiC輸出功率為800 nm （自由空間） | TiC輸出功率為800 nm （光纖耦合，可選） |
| 3 W 5 W 6 W 8 W. | > 400 mW > 800 mW > 1.2 W > 1.8 W | > 250 mW > 500 mW > 900 mW > 1.2 W |
| 一般光學規格 | ||
| 波長調諧范圍 | 700-1000 nm（定制波長范圍為690 ... 1060 nm） | |
| 輸出線寬 | <45 GHz（默認值） <20 GHz（帶1個腔內標準具，可選） <2 GHz（帶2個腔內標準具，可選） | |
| 泵激光 | 集成或獨立DPSS 480 ... 550 nm低噪聲泵浦激光器（最高8 W）; 泵浦激光器必須具有低振幅噪聲并具有TEM00模式 | |
| 光纖輸出（可選） | FC插座，SMF FC-FC跳線，長度1 m，芯徑4 um | |
| 空間模式和M ^ 2 | TEM00（M 2 <1.2） | |
| 輸出光束直徑（1 / e 2） | <2mm | |
| 輸出偏振 | 線性，水平，PER> 100：1 | |
| 光束發散 | <1 mrad | |
| 長期輸出功率穩定性1） | <0.2％rms | |
| 尺寸（長×寬×高） | ||
| 激光頭 | 427×300×129 mm（包括集成泵浦激光器） 427×200×123 mm（用于外部泵浦） | |
| 集成泵激光控制單元 | 353×360×119 mm | |
| 閉環冷水機組 | 430×340×190 mm | |
| 環境和實用規范 | ||
| 工作溫度 | 15-30°C | |
| 相對濕度 | <60％，無凝結 | |
| 電壓 | 單相; 100-240 VAC; 50/60Hz | |
| 能量消耗 | <1.5千瓦 | |
| 可用的工廠配置包2） | ||
| 熱穩定整體式車身 | 包含在任何包中 | |
| “ 手動”工廠包 | - 雙折射Lyot濾波器，帶手動千分尺螺絲調節 - （可選）一個或兩個腔內標準具，可手動調節 | |
| “基本”工廠包（默認） | - 帶步進電機調節的雙折射Lyot濾波器 - （可選）帶有手動或步進電機調節的一個或兩個腔內標準具 - 帶遙控的電動波長調諧 - 具有波長調諧遠程控制功能的基本Windows軟件 | |

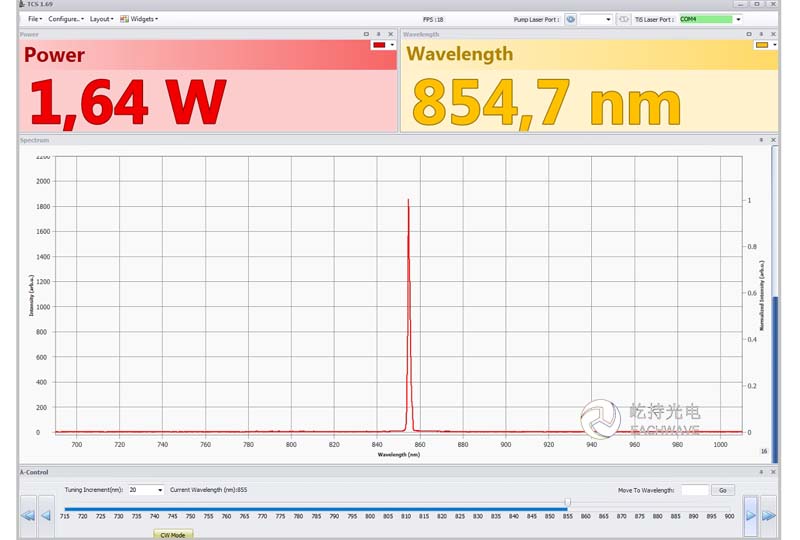

| “ AU”自動工廠包 | - 帶步進電機調節的雙折射Lyot濾波器 - （可選）帶手動或步進電機調節的一個或兩個腔內標準具 - 內置光譜儀 - 內置功率計 - 有源輸出功率穩定鎖定3） - BRF控制和標準具（可選）通過單一Windows軟件應用程序進行控制 - 擴展的Windows軟件版本，包括操作參數監控和單擊波長調整 | |
| 1） - 在冷啟動30分鐘后，在相同室溫條件下連續運行12小時，使用工廠提供/推薦的穩定閉環冷水機組，具有適當的容量和工廠提供/推薦的低噪音機載集成高穩定泵激光器，有源電源鎖定開啟; 僅限“自動”包; 2） - 請選擇其中一個包作為您基礎系統; 某些功能可根據客戶的具體要求進行不同的定制或組合; 3） - 僅適用于 某些 制造商認證的泵浦激光器型號，請咨詢。 |

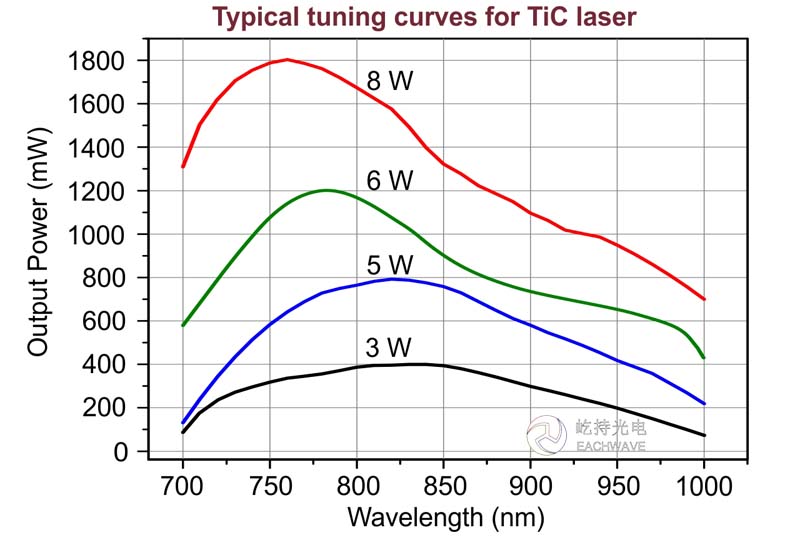

在不同泵浦功率下操作的的TiC激光器的典型波長調諧曲線

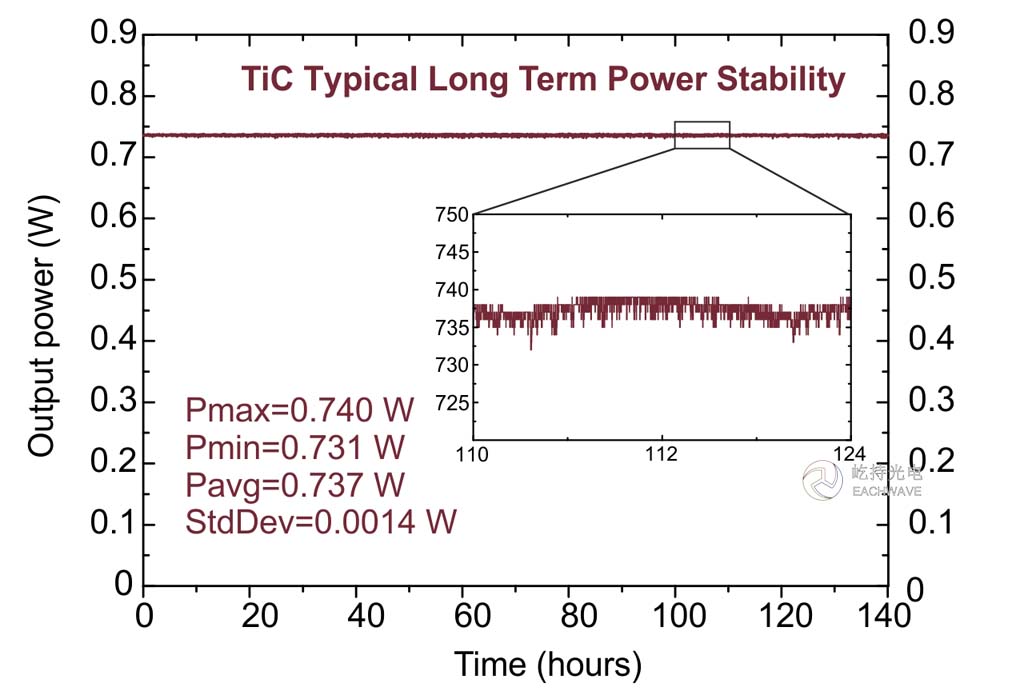

140小時連續測量的TiC激光輸出功率

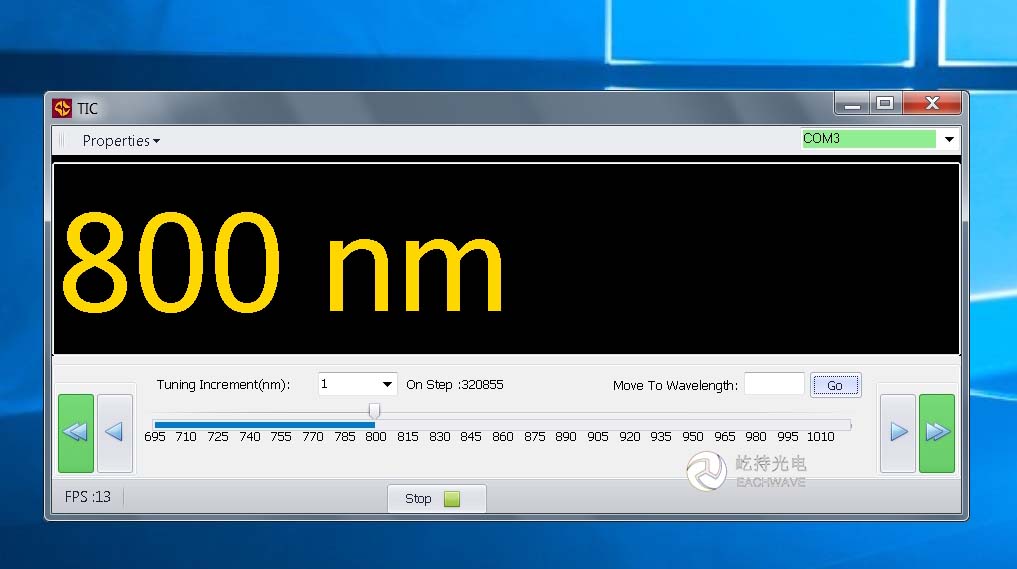

用于“基本”版的TiC激光器的控制軟件

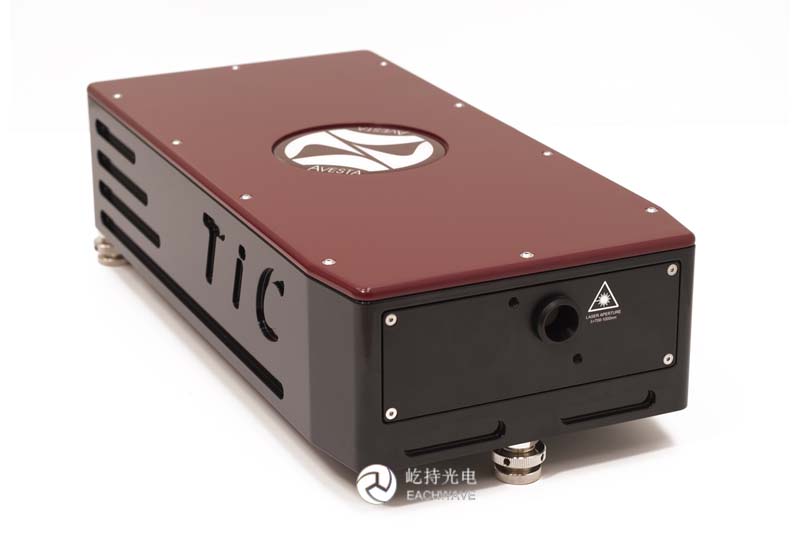

與外部DPSS泵浦激光器串聯使用的的TiC激光器
