汽車在給人們生活帶來便利的同時也帶來了交通事故。其中超速行駛是造成交通事故的重要隱患之一。據研究表明，目前針對車輛超速行駛情況的道路抓拍系統中所使用的圖像傳感器大多為小面陣器件，普遍為100萬～200萬像素,從而導致抓拍圖像的像素比較低、能夠同時抓拍的車道數較少等等問題。面對這一系列問題，大面陣的圖像傳感器便逐漸成了人們關注的熱點。在設計過程中，分析了具有500萬像素的CMOS圖像傳感器MT9P401的工作模式,選用QuartusⅡ做為開發工具，使用Verilog HDL語言對驅動電路設計方案進行了硬件描述，并對所設計的驅動時序進行仿真和驗證。
1 MT9P401圖像傳感器介紹
1.1 主要特點
MT9P401是Micron公司的一款具有500萬像素的CMOS圖像傳感器。該芯片的主要特點有：圖像分辨率為2 592 H×1 944 V，像元尺寸為5.7 mm×4.28 mm，最大傳輸速率為96 Mb/s，相應的采樣速率為14 f/s，動態范圍為70.1 dB。
MT9P401圖像傳感器將像素矩陣、串行接口、陣列控制器、A/D轉換電路等集成在一起。當MT9P401的像素矩陣受到光照時，由于光電效應使光信號轉變為電信號，由此產生的模擬信號傳送至內部A/D轉換器，輸出相應的數字信號。控制像素矩陣的信號由矩陣控制器產生，矩陣控制器通過串行接口操作。
1.2 電子曝光方式
MT9P401圖像傳感器有兩種電子曝光方式，分別對應兩種不同的快門模式。
(1)電子卷簾快門(Electronic Rolling Shutter)：對任一像素，在曝光開始時將其清零，等待曝光時間過后，將信號值讀出。數據的讀出是串行的，所以清零、曝光、讀出也只能逐行順序進行，通常是從上至下，和機械的焦平面快門非常像。此曝光方式的特點是每個像素曝光時長相同，但曝光時間點不同。
(2)全局快門(Global Shutter／Snapshot Shutter)：每個像素點增加了采樣保持單元，在指定時間內對數據進行采樣，然后順序讀出，這樣雖然后讀出的像素仍然進行曝光，但存儲在采樣保持單元中的數據卻并未改變。因圖像的積分時間相等，所以每個像素點在同一瞬間曝光。此曝光方式的特點是能同時復位所有像素，但曝光時長不同，可用機械快門實現同時結束曝光。
1.3 像素數據讀出時序分析

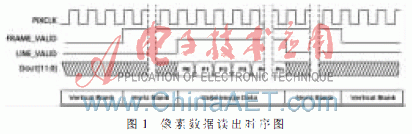

MT9P401圖像傳感器共有256個內部寄存器，內部寄存器的設置決定了MT9P401的工作狀態。MT9P401與外部控制器的通信依靠I2C總線[1]，在I2C總線協議下輸出每一幀圖像數據。默認情況下，MT9P401的像素時鐘與外部輸入時鐘同步，MT9P401一幀圖像的像素包括1 944行和2 592列，每經過一個像素時鐘周期，都有一個12 bit的像素數據通過數據輸出引腳輸出，幀有效信號(Frame_Valid)的周期為70 ms，行有效信號(Line_Valid)的周期為35 μs。當幀有效信號(Frame_Valid)和行有效信號(Line_Valid)均為高電平時，輸出像素數據。當幀有效信號(Frame_Valid)為低電平時，出現垂直消隱。當行有效信號(Line_Valid)為低電平時，出現水平消隱。像素數據讀出時序如圖1所示。
2 電路設計
2.1 電路硬件設計
電路硬件由電源模塊、時鐘模塊、CMOS圖像傳感器與FPGA通信模塊構成。
(1)電源模塊
CMOS圖像傳感器部分按照MT9P401數據手冊上的要求應提供5種電源，分別為：+1.8 V的數字電源VDD、+2.8 V的IO口驅動電源VDDIO、+2.8 V的模擬電源VAA、+2.8 V的成像核心電源VDDPIX、+2.8 V的鎖相環電源VDDPLL。FPGA部分按照EP2C8T144C8數據手冊要求提供3種電源，分別為+1.2 V的數字電源VDD、+3.3 V的IO口驅動電源VDDIO、+1.2 V的模擬電源VAA。
由于CMOS圖像傳感器的供電電源需要有較高的紋波抑制和噪聲，同時輸出壓降要低，結合設計低成本、低功耗等因素，在電源部分選擇TI公司的單端輸出LDO[2]（TPS77001、TPS79003）作為供電模塊。LDO的工作原理是通過負反饋調整輸出電流使輸出電壓保持不變。LDO是一個降壓型的DC/DC轉換器，因此Vin>Vout，它的工作效率可以用式(1)表示：
LDO的工作效率一般在60%～75%之間，產生的靜態電流較小。
(2)時鐘模塊
時鐘是整個電路中最重要、最特殊的信號，電路中各器件的動作基本在時鐘的跳變沿上進行，這就對系統時鐘信號的時延差要求非常小，否則容易造成時序邏輯狀態的錯誤。因而在電路設計中保持時鐘信號的穩定性有著非常重要的意義。在本設計中，FPGA的控制時鐘由外部50 MHz的有源晶振提供。為了防止振蕩器干擾電源，在有源晶振旁加上104去耦電容。CMOS圖像傳感器的外部輸入時鐘EXTCLK需要100 MHz，其由FPGA中的PLL[3]倍頻得到。
(3)CMOS圖像傳感器與FPGA通信模塊
MT9P401圖像傳感器的內部寄存器決定了圖像傳感器的工作狀態，在圖像傳感器復位后，需要對這些內部寄存器進行配置，從而需要選用合理的外部控制器對其內部寄存器進行相關讀寫操作。本設計選用Altera公司生產的EP2C8T144C8作為MT9P401圖像傳感器的外部控制器，其有足夠的邏輯容量、PLL和I/O數量。通過EP2C8T144C8對MT9P401的內部寄存器進行設置，配置方式采用串行模式，通信協議采用I2C總線傳輸協議，從而驅動出MT9P401的幀有效信號(Frame_Valid)和行有效信號(Line_Valid)。
除此之外，考慮到數字系統設計中的信號完整性(Signal Integrity，SI)、電源完整性(Power Integrity，PI)和電磁完整性(Electromagnetic Integrity,EMI)，在PCB板布線過程中盡量避免過孔，采用差分對設計走線，增加PCB電源/地平面的層數，等等，使設計整體的性能達到最優狀態。
2.2 電路軟件設計
根據具體應用環境，選用MT9P401的電子卷簾快門模式作為圖像采樣模式。為了采集到連續的幀有效信號(Frame_Valid)和行有效信號(Line_Valid)，通過I2C總線對MT9P401內部的(11)H和(30)H兩個寄存器分別進行設置，其余內部寄存器保持默認值。整個程序采用Verilog HDL語言編寫，采用自頂向下的設計方法，根據MT9P401的驅動時序分析劃分功能模塊，將各個輸入輸出信號分配給相應功能模塊，并對各功能模塊進行Verilog HDL設計輸入以及仿真。各功能模塊的功能都實現后，再完成頂層的Verilog HDL設計輸入以及仿真。整個程序主要包括時鐘產生模塊和I2C總線控制模塊[4]兩部分。
時鐘產生模塊主要提供I2C總線的串行時鐘SCL和CMOS圖像傳感器的外部輸入時鐘EXTCLK。由于I2C總線協議一般有3種速度模式：正常速度模式100 kb/s、快速模式400 kb/s、高速模式3.5 Mb/s[5]。設計中采用速度模式為500 kb/s，FPGA的外部輸入時鐘為50 MHz，所以I2C總線的串行時鐘SCL需由FPGA分頻得到，通過設計時鐘計數器的方式來編寫時鐘分頻程序。CMOS圖像傳感器的外部輸入時鐘EXTCLK需要較高的穩定性，為了產生合理的時鐘信號，利用Altera的IP工具，在QuartusⅡ軟件中通過MegaWizard設計一個PLL倍頻時鐘，使其輸出頻率為100 MHz，滿足CMOS圖像傳感器的外部輸入時鐘要求。
I2C總線控制模塊是程序設計的核心模塊，主要完成控制I2C總線上主從設備的起始、讀寫、停止等狀態的轉換。首先對EP2C8T144C8的內部寄存器進行初始化，此時如果寫使能信號(wr_enable)為高，則EP2C8T144C8向MT9P401發送從器件寫地址(BA)H，收到響應位后發送需要進行寫操作的MT9P401的內部寄存器地址，收到響應位后繼續發送需要寫入寄存器的數據。若寫使能信號(wr_enable)為低，則開始對MT9P401的內部寄存器進行讀操作。其程序流程如圖2所示。#p#分頁標題#e#
3 電路仿真與實現
本設計選用Altera公司的QuartusⅡ6.0軟件工具進行開發。通過QuartusⅡ6.0建立系統工程文件，根據設計要求設置文件類型和參數，在工程文件下建立各個功能模塊的Verilog HDL文件，再對整體進行編譯、綜合和仿真，然后下載配置到EP2C8T144C8中進行板級調試[6]。
如圖3所示，I2C總線控制仿真時序一共包含兩個輸入端和三個輸出端的波形狀況。其中EP2C8T144C8的控制時鐘CLK為50 MHz，MT9P401的輸入時鐘EXTCLK為100 MHz，復位信號RST為高電平，I2C的串行時鐘SCL為500 kHz。同時通過I2C的串行數據線SDA依次對MT9P401內部的(11)H和(30)H兩個寄存器進行配置，配置過程遵循I2C總線傳輸協議。

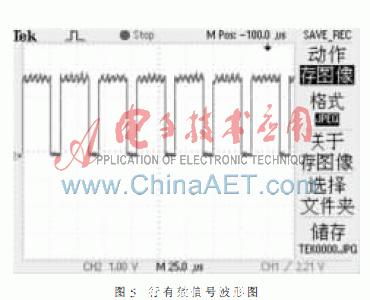

對EP2C8T144C8下載配置完成后，用示波器探頭測量MT9P401的幀有效信號(Frame_Valid)和行有效信號(Line_Valid)輸出引腳，查看輸出波形，如圖4和圖5所示。從圖中可以看到有連續的幀有效信號和行有效信號輸出，而且幀有效信號的周期約為70 ms，行有效信號的周期約為35 μs，符合MT9P401的驅動時序要求，說明FPGA完成了對MT9P401的驅動設置。
實測數據證明I2C總線控制時序設計正確，MT9P401圖像傳感器在I2C總線控制作用下，工作狀態正常，能夠輸出有效的數據信號。同時結合復雜可編程邏輯器件使設計的驅動電路具有集成度高、功耗低、速度快、接口方便等優點，為基于大面陣CMOS圖像傳感器的抓拍相機系統的研究提供了可能性。另外FPGA的可編程性和Verilog HDL編程語言的可移植性，使得該設計具有更加廣范的應用價值。
