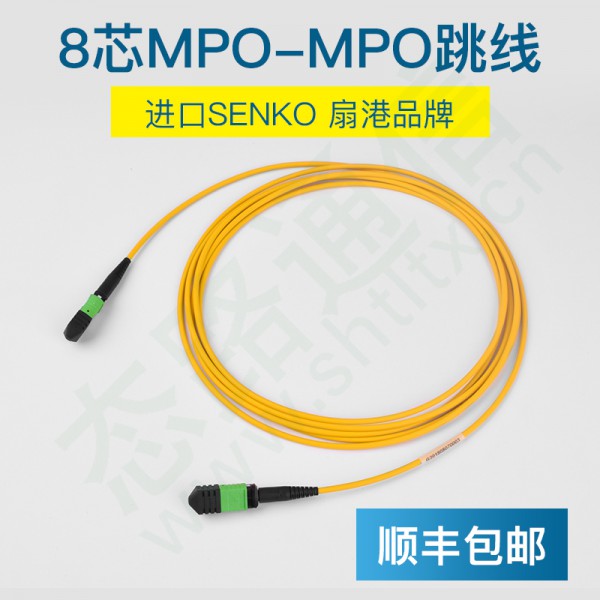

產品型號：TL-8F-MPO/G/G-MPO/G/F-SM-3L-B
產品名稱：8芯MPO單模預接光纜

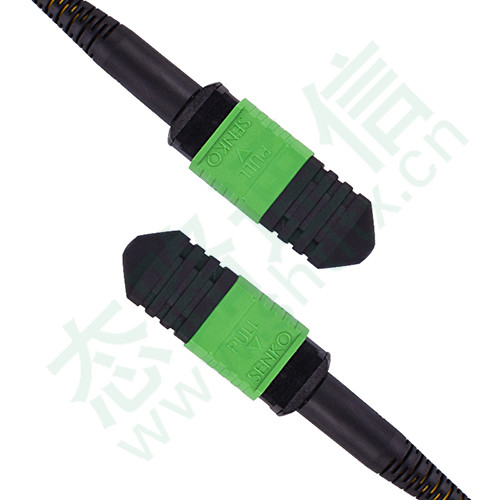

接頭規格：兩端為進口SENKO MPO連接器
護套材質：3.0mm LSZH 光纖光纜
產品型號定義：G：標準損耗，F(xiàn)：母頭，8：8芯，3L：3.00mm LSZH護套，B：B極性
產品特點：
進口SENKO扇港品牌，符合IEC標準61754-7和TIA 604-5-MPO，絕佳的穩定性，高度適應性和靈活性；
采用單模G657A抗彎曲的8芯光纜，適用于40G 100G光模塊互聯，有適用于MTP/MPO高密度光纜布線系統；
新型光纖采用圓形、小外徑特殊結構，實現了更小的主干光纜彎曲半徑，存放安裝更便捷；
預端接光纜成品兩端已經安裝好MPO連接器，光纖性能工廠測度檢驗；
產品采用長飛纖芯，低煙無鹵阻燃光纜，保障了傳輸穩定性；
低煙無鹵阻燃光纜，LSZH符合防火阻燃IEC60332-1及IEC60332-3要求；
采用高質量MPO組件，插入損耗低。
適用標準： TIA/EIA-568-C、TIA 604-5 MPO、IEC-61754-7、NFPA 262 (OFNP) or IEC 60332 (LSZH)、IEC-60793、GR-1435-CORE
產品應用：
l 光開關接口連接
l 主干陣列光纜
l 數據中心布線
技術指標：
|
光學性能 |
||||
|
插入損耗（dB） |
單模標準損耗 |
單模低插入損耗 |
多模標準損耗 |
多模低插入損耗 |
|
≤0.6 |
≤0.35 |
≤0.6 |
≤0.35 |
|
|
回波損耗（dB） |
≥60 |
≥20 |
||
|
耐久性 （dB） |
≤0.2 500次對接 |
|||
|
工作溫度（℃） |
-20 ～ +70 |
|||
|
測試波長 |
1310 |
850 |
||
|
端面幾何參數 |
||||
|
項目名稱 |
X軸 |
Y軸 |
||
|
***小值 |
值 |
***小值 |
值 |
|
|
曲率半徑 |
500 |
– |
50 |
– |
|
研磨角度 |
0-0.2 |
0+0.2 |
8-0.2 |
8+0.2 |
|
項目名稱 |
***小值 |
值 |
||
|
光纖高度 |
1000 |
3000 |
||
|
光纖高度差 |
600 |
|||
|
相鄰光纖高度差 |
-300 |
+300 |
||
|
平均光纖高度差 |
-300 |
+300 |
||
|
光學性能 |
光學性能 |
|||
|
3D干涉報告 |
||||
