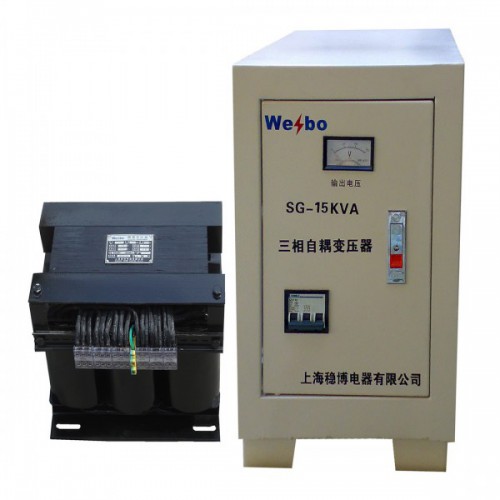

隔離變壓器概述:

     SG系列單、三相干式隔離變壓器是我公司在參照國際同類產品，結合我國國情的基礎上研制生產的新一代節能型干式隔離變壓器，從300VA到1000KVA之間，符合IEC439、GB5226等國際、國家標準，繞組采用脫胎整列繞制方法；隔離變壓器進行真空浸漆，使隔離變壓器的絕緣等級達到F級或H級，產品性能達到國內外先進水平。SG系列單、三相干式隔離變壓器廣泛適用于交流50Hz至60Hz，電壓660V以下的電路中，廣泛用于進口重要設備、精密機床、機械電子設備、醫療設備、船舶、整流裝置、照明等。產品的各種輸入、輸出電壓的高低、聯接組別、調節抽頭的多少及位置（一般為±5％）、繞組容量的分配、次級單相繞組的配備、整流電路的運用、是否要求帶外殼等，均可根據用戶的要求進行精心的設計與制造。加屏蔽就進一步免除了由隔離變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但隔離變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。本公司可以為客戶設計生產高質量的隔離變壓器。

隔離變壓器特點：

   在隔離變壓器建立新的中線-接地就可解除電網中共模干擾和其它中線的困擾，隔離變壓器將三線△接線轉換為四線Yo系統，加屏蔽就進一步免除了由隔離變壓器內部耦合的高頻脈沖干擾和噪音，雖然有屏蔽的隔離變壓器對各種N-G來的干擾（脈沖和高頻噪聲）能有效防止，但隔離變壓器必須正確妥善接地，十分嚴格，否則抗共模干擾將無效果。

隔離變壓器接線方法：

   隔離變壓器提供負載和電源之間的隔離，接線系統分三種方法（TN、TT、IT)，

   1、TN：表示隔離變壓器中性線接地，設備與中性線連接。

   2、TT：表示隔離變壓器中性線接地，設備保護性接地。

   3、IT：表示隔離變壓器中性線不接地，設備保護性接地。

隔離變壓器技術參數：

  1、 名稱：?jiǎn)巍⑷喔綦x變壓器

  2、 規格：0SG、SG(10KVA-1000KVA)

  3、 耐壓：3000V無擊穿

  4、 噪音：小于65dB(于變壓器水平距離1米測試)

  5、 防護等級：IP00(可選配機箱)

  6、 絕緣等級：H級或F級

隔離變壓器使用環境：

  1、海拔高度不超高1000米，超高1000米要降容量使用

  2、運行環境溫度-5攝氏度∽+40攝氏度

  3、相對濕度不超過90%

  4、安裝場所應無嚴重影響變壓器絕緣強度的氣體、蒸汽、化學性沉積、污垢、無有害氣體、無易燃易爆物品、無導電塵埃

  5、凡不符合上述使用條件，應與我公司協商確定

隔離變壓器接線方式圖：
