主要特性:
· 人眼安全波長
· 單脈沖測距
· 全國產化
應用領域:
· 激光測距
· 定位
產品描述：

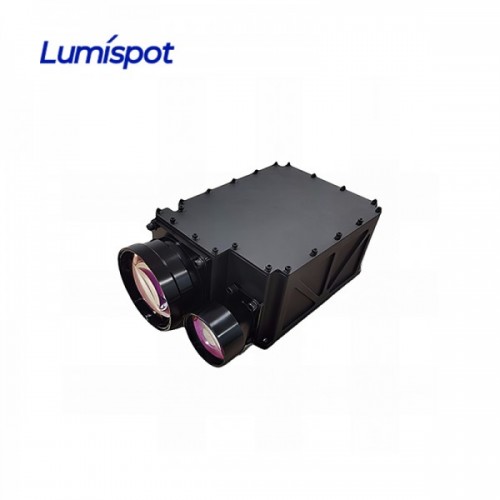

LSP-LRE-2020A遠程激光測距模塊是基于亮點自主研發的1570nmOPO激光器進行開發，在應用領域具有重要意義。產品采用單脈沖飛行時間測距方式，對大型飛機目標可達20km，工作頻率20Hz以上。產品具有全國產化、人眼安全波段工作等特點，在多個型號項目上均有應用。
技術指標：
型號/參數 | LSP-LRS-2020A | 備注 |
激光波長 | 1570nm±5nm | |
激光發散角 | 1mrad | 可定制 |
測距頻率 | 1Hz~20Hz | |
接收口徑 | 60mm | 可定制 |
最大測程A | ≥20km | 能見度≥40km, 對大型飛機（翼展50m） 反射率>20%,濕度≤80% |
最大測程B | ≥4.0km | 能見度≥15km, 小型無人機（0.3m*0.08m）, 反射率>20%,濕度≤80% |
最小測程 | ≤150m ≤200m | 可定制，近距離保護功能 |
測距精度 | ≤±5m | 可定制 |
準測率 | ≥98% | |
距離分辨率 | ≤50m | |
供電電壓 | 18V~36V | |
產品重量 | ≤5kg | 可定制 |
峰值功耗 | ≤150W | |
主要功能 | a)單次測距和連續測距；b)距離選通、前后目標指示；c)自檢功能。 | |
尺寸 | ≤216mm×127mm×78mm | 可定制 |
通訊接口 | RS422 | |
啟動時間 | ≤60s | |
工作溫度 | -40℃~65℃ | |
存儲溫度 | -55℃~70℃ |
注意事項
1. 本測距機發射的激光為1570nm對人眼安全的激光，雖然為人眼安全波長，但建議不要直視激光；
2. 在調整光軸的平行度時，務必擋住接收鏡頭，否則由于回波過強從而導致探測器永久損壞；
3. 本測距模塊為非氣密，務必保證使用環境相對濕度小于80%，并保證使用環境清潔衛生，以免損壞激光器；
4. 測距機的測程與大氣能見度和目標的性質有關，在有霧、雨及風沙的情況下測距會減少測程。綠色的樹葉簇白色的墻、暴露的石灰巖等目標有較好的反射率，可以增加測程。另外，目標對激光束的傾角增大時，會減少測程；
5. 嚴禁對20米之內的玻璃 、白墻等強反射目標發射激光，以免回波太強，導致APD探測器損壞；
6. 嚴禁在通電狀態下拔插電纜；務必保證電源極性連接正確，不然將導致設備永久損壞；
