機器視覺專用 線激光/結構光
機器視覺是光電測量與自動化結合的綜合體，是利用光電手段代替人眼來做測量和判斷。隨著智能制造時代的來到，機器視覺產品的高精度、高效率、數據互聯與替代人工優勢，將為客戶帶來巨大的價值。我公司利用多年的專業優勢，為客戶提供性高性價比機器視覺專用線激光/結構光，并可根據客戶需求提供機器視覺系統定制服務。

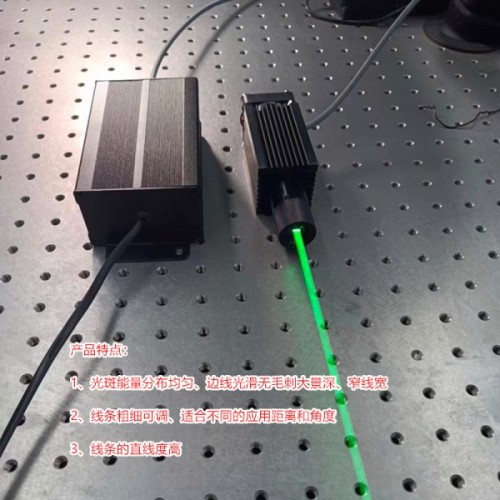

◆產品特點
光斑能量分布均勻，邊線光滑無毛刺大景深、窄線寬
適合不同的應用距離和角度
直線度高
◆應用
道路、鐵路、隧道及高鐵檢測
三維掃描測量，尺寸檢測、角度測量、表面缺陷檢測、平面度、位置焊接、焊縫跟蹤、AGV巡檢、電路板芯片檢測、手機3C產品檢測、硅光片檢測等。
激光光柵尺
波段nm | 405nm | 450nm | 532nm | 635nm | 658nm | 780nm | 808nm | 980nm | 白光 |
激光器參數指示項（分類） | BOT A級品 | BOT B級品 | BT變焦激光器 | BT定焦激光器 | BOT A級品 | ||||
線長展角全角 | 2-75° | 2-75° | 2-75° | 2-75° | 2-75° | ||||
最小線寬（視工作距離） | 20μm~100μm | 80μm~220μm | 100μm~400μm | 80μm~220μm | 1000μm~1500μm | ||||
工作距離 | 45-500mm | 45-600mm | 50-1000mm | 50-1000mm | 45-500mm | ||||
景深（線寬＜0.5mm） | ±2mm~100mm | ±1mm~100mm | ±1mm~60mm | ±1mm~80mm | ±2mm~100mm | ||||
橫斷面高斯吻合度 | ＞90% | ＞85% | ＞80% | ＞85% | ＞80% | ||||
線長不均勻性 | ≤5% | ≤10% | ≤15% | ≤10% | ≤10% | ||||
LD功率及線采樣功率mw | 50mw~300mw/＜0.5mw | 50mw~300mw/＜ 0.5mw | 50mw~300mw/＜ 0.5mw | 50mw~300mw/＜ 0.5mw | 50mw~300mw/＜0.5mw | ||||
直線度 | ≥1000:1 | ≥1000:1 | ≥800:1 | ≥1000:1 | ≥800:1 | ||||
PWM控制參數 | 0~500KHZ, TTL 5%~99% | 0~500KHZ , TTL 5%~99% | 0~500KHZ , TTL 5%~99% | 0~500KHZ , TTL 5%~99% | 0~500KHZ , TTL 5%~99% | ||||
供電電壓 | 3-5V 、7-12V | 3-5V 、7-12V | 3-5V 、7-12V 或5V~36V自適應 | 3-5V 、7-12V 或5V~36V自適應 | 3-5V 、7-12V | ||||
接口方式 | 普通線纜、帶端子等 | 普通線纜、帶端子等 | 航空插頭高柔線纜等 | 航空插頭高柔線纜等 | 航空插頭高柔線纜等 | ||||
工作溫度 | -10度至45度 | -10度至45度 | -10度至45度 | -10度至45度 | -10度至45度 | ||||
存儲溫度 | -40度至80度 | -10度至80度 | -10度至80度 | -10度至80度 | -10度至80度 | ||||
濕度 | 5%-80% RH | 5%-80% RH | 5%-80% RH | 5%-80% RH | 5%-80% RH | ||||
使用壽命 | ＜10000小時 | ＜8000小時 | ＜8000小時 | ＜10000小時 | ＜10000小時 |
