產品特點

l ?  閉式氣浮軸承結構                                                        ?  精準回零點位置

l ?  正交性 2~10arc sec                                                       ?  直驅零齒槽效應

?  軸心線重合度 2~10μm                                                 ?  解決氣浮抱死問題

應用領域

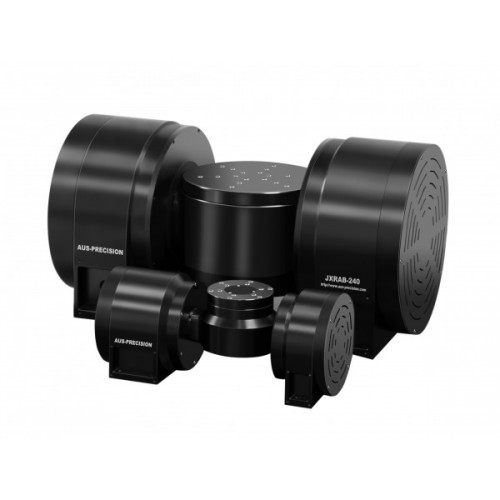

NOTE-AB軸系列氣浮轉臺，高精度的正交性和軸心線重合度、納米級跳動誤差，用于曲面精密加工、曲面測量等高精度行業。

結構特點

閉式氣浮軸承，雙氣路結構設計，使徑向有出色的載荷力，作為臥式A軸使用，可帶動B軸旋轉，B軸也具有出色的徑向負載，和高徑向剛度，AB軸的正交性好，相交度高；解決氣浮軸抱死的問題，瑞邦精控有成熟的經驗。無齒槽力矩電機驅動使氣浮轉臺平穩轉動。

精度性能

AB軸氣浮轉臺定位精度±0.5arc sec，重復定位精度≤0.5arc sec，同步軸向跳動誤差10nm，同步徑向跳動誤差50nm，擺角誤差3μrad，正交2~10arc sec，軸向線重合度2~10μm。

閉環反饋

圓光柵閉環反饋，運用高性能控制系統，分辨率優于0.01arc sec，結構設計上，氣浮轉臺能精準回到零點位置。

線纜管理

優化線纜管理，A軸旋轉時防止B軸線性纏繞。可定制滑環，滿足高速度穩定性或高精度慣性導航測試的應用。

規格指標

注：

以上為單軸精度指標，在潔凈間內測試，溫度20℃±0.5℃，濕度40%~60%RH，振動等級VC-F，測試點在轉動臺面上25mm處，測試速度10deg/s，Renishaw激光干涉儀及自帶分析方法測量，精度測試與負載尺寸及測試點高度有關，環境的變化會導致精度變化，如需非標準測試，請咨詢我們。

1. Plus值為高精度指標，是標準值的升級版。

2. 軸向和徑向跳動為同步跳動誤差，測微儀和標準球測量，計算為最大值-最小值-標準球誤差-同心度。

3. 電子分辨率取決編碼器線數及控制器的細分倍數。

4. 空載條件下指標，最大轉速取決于負載大小。

5. 為保護氣浮軸承建議加裝壓力保護開關。壓縮空氣必須是清潔的（過濾至0.25μm或更佳，ISO8573-1），無水（壓力露點-20℃，ISO8573-1級別3）及無油（ISO8573-1級別1）。
